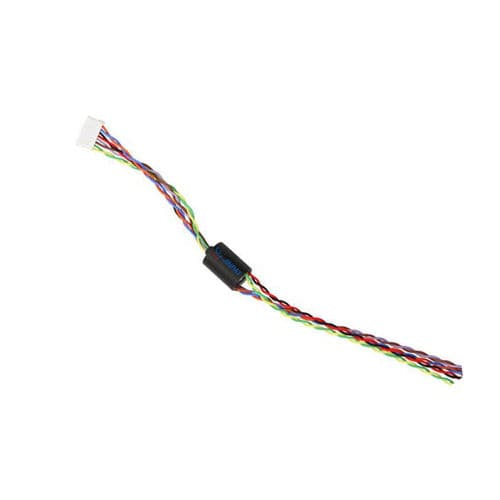

Collettore rotante elettrico LPMS-08A

a capsulasu misuraa bassa coppia

JINPAT Super Miniature Slip Ring per il robot di ispezione delle tubazioni La struttura del nuovo LPMS-08A è estremamente compatta, con un diametro di soli 8 mm e una lunghezza totale di 11,2 mm. Grazie al contatto oro su oro, l'anello di scorrimento ha anche ottime prestazioni elettriche. Oltre alla struttura compatta e alle buone prestazioni elettriche, il robot JINPAT per l'ispezione delle condutture può anche integrare 2 circuiti@segnali video analogici, 2 circuiti@altri segnali analogici, 2 circuiti@correnti (110mA @ 33 V DC) e 2 GND, ecc. Inoltre, per consentire al robot di ispezione delle condutture di accettare i comandi di controllo, sono necessari anche segnali di controllo integrati. Il suo livello di protezione può raggiungere il grado di protezione IP65, che può essere utilizzato in ambienti gravosi. E può soddisfare pienamente i severi requisiti del robot di ispezione delle condutture per lo spazio di installazione dei componenti. Questo anello di scorrimento personalizzato per robot di ispezione delle condutture JINPAT è stato ben accolto dai clienti. Elettrico ed elettronico - Circuiti: - totale 8 circuiti: 2 circuiti*segnale video analogico*segnale video analogico/2 circuiti*segnale CAN/2 circuiti*segnale di potenza/2 circuiti Tensione nominale: - 48 VAC/DC Rigidità dielettrica: - 500VAC@50Hz(P) 100VAC@50Hz(S) Resistenza di isolamento: 50MΩ@500VDC (P) 10MΩ@100VDC (S)" Valore di fluttuazione della resistenza dinamica: - 35MΩ Dimensione del filo di piombo: - AWG30 # Ambientale - Temperatura: - -20°C~+60°C Umidità: - ≤60%RH Grado di protezione - : Personalizzabile Meccanico - Velocità di rotazione: - 0~300rpm Materiale di contatto: Da Oro a Oro Materiale dell'alloggiamento: Plastica per l'ingegneria Lunghezza del filo: Statore: 280mm /Motore: 45mm
