Descrizione
Questa unità può essere utilizzata in qualsiasi sistema elettromeccanico che richiede una rotazione continua e senza vincoli

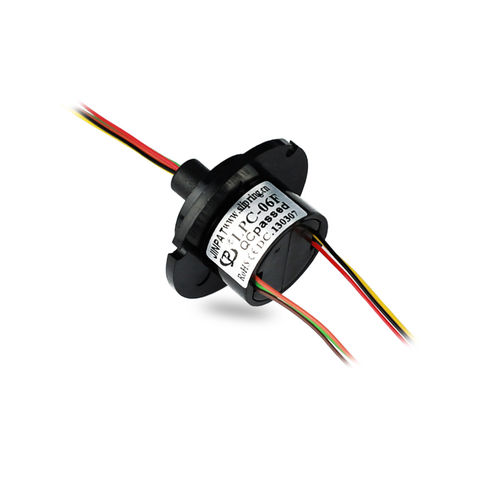

mentre trasferisce potenza o dati da una struttura stazionaria a una rotante. Viene anche chiamata interfaccia elettrica rotante, commutatore, collettore, girevole o giunto rotante elettrico. Può migliorare la capacità elettromeccanica, semplificare la progettazione del sistema, eliminare i possibili danni durante la rotazione. È un apparato chiave di varie tavole rotanti di précision, strumento di prova elettrico, fabbricazione e strumento di controllo di processo. L'anello di scorrimento della capsula LPC-06F è un'unità standard, fuori scaffale, che utilizza contatti d'oro all'interfaccia rotante. I fili di piombo con codice colore sono utilizzati sia sullo statore che sul rotore per semplificare i collegamenti elettrici.
Utilizzando un design ad anello con scanalatura a V a 90° per ogni anello, l'LPC-06F fornisce un funzionamento più fluido, una coppia inferiore e un rumore elettrico inferiore rispetto agli anelli di scorrimento compétitive. È disponibile in modelli da 1 a 6 circuiti.
Caratteristiche
Modelli a 6 circuiti
2 amp, 240 VAC /DC per circuito.
Assemblaggio di precisione per fornire una durata di rotazione eccezionale
Velocità fino a 300 rpm
Dimensioni compatte 19.7MM Lunghezza contatti oro su oro
Cavo di rame flessibile, codificato a colori, argentato, a trefolo Gestione superiore dei signais di controllo a basso livello
Vantaggi
♦ - La bassa coppia minimizza il budget di coppia del sistema
♦ - Design compatto per adattarsi allo spazio più esigente
♦ - Funzionamento regolare
♦ - Basso rumore elettrico
♦ - Spedizione rapida secondo il vostro requisito urgente
♦ - rotazione continua di 360°
♦ - Alta capacità di trasferimento della larghezza di banda
♦ - Spedizione rapida
Spécifications
Velocità di funzionamento - 0-300 rpm
Numero di circuiti - 6
Tensione - 240 VAC/DC
Valutazione della corrente - 2 ampere/per circuito
Gamma di temperatura - da -20°C a +60°C
---
