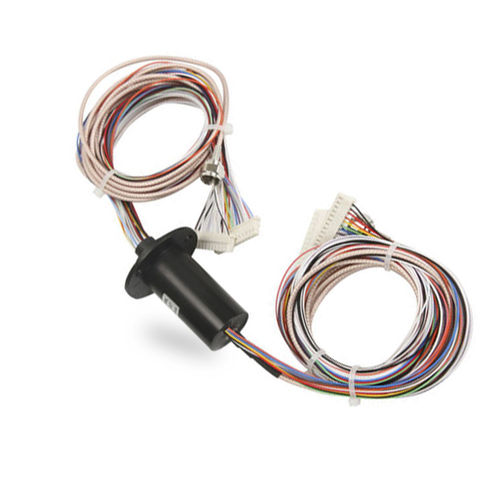

Collettore rotante elettrico LPC-1C2402

a capsulaad alta velocità

Il collettore rotante ad alta frequenza è un prodotto sviluppato appositamente per soddisfare il segnale digitale seriale ad alta velocità o la trasmissione del segnale analogico. Questa serie di prodotti supporta la trasmissione del segnale ad alta frequenza e supporta anche la trasmissione mista del segnale ad alta frequenza e il segnale di controllo 24V, il segnale di comunicazione, l'alimentazione, il mezzo fluido. Il segnale ad alta frequenza adotta la testa della struttura coassiale di RF con impedenza caratteristica 50/75Ω. Caratteristica Contatto oro-oro sul materiale di contatto, che può soddisfare la durata di vita di 100 milioni di giri Il design della scanalatura a V di 90 gradi può ruotare di 360 gradi senza problemi e senza limiti, con una coppia bassa, bassa usura e basso rumore elettronico Anti-invecchiamento e resistenza alle alte temperature Specifiche Elettrico ed elettronico - meccanico Circuiti - totale 24circuiti 24*2A - Velocità di rotazione - 0~300rpm Tensione nominale - 240 VAC/DC - Materiale di contatto - Oro a oro Forza dielettrica - 500VAC@50Hz (P) 300VAC@50Hz (S) - Materiale dell'alloggio - plastica di ingegneria Resistenza d'isolamento - ≥100MΩ@500VDC (P) ≥100MΩ@100VDC (S) - Lunghezza filo - Statore: 250mm Rotore: 250mm Dimensione del filo di piombo - AWG28 # Ambientale - Altri Temperatura - -20°C~+60°C - Durata di vita - personalizzabile Umidità - ≤60%RH - Nota: "P" sta per potere, "S" sta per segnale Grado di protezione - personalizzabile Parametro coassiale Colleghi il modello - BNC/SMA - Gamma di frequenza - 0-3GHz Impedenza specifica - 50/75Ω - Materiale dell'alloggiamento - ottone Perdita di inserzione - <1.2dB - Materiale del contatto - metallo prezioso Perdita di inserzione-WOW - <0.1dB - Dimensione del cavo - RG316/RG179 VSWR - <1.6 - Lunghezza del cavo - Statore: 250mm VSWR-WOW - <0.1 - Rotore: 250mm
