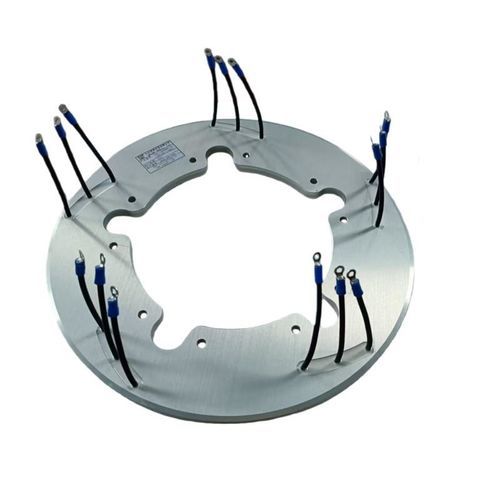

Collettore rotante elettrico DHK160-3-90A

industriale

Panoramica del prodotto
Il collettore di corrente ad alte prestazioni per aviazione DHK160-3-90A è un assemblaggio di anelli collettori elettrici a 3 circuiti di alta precisione progettato per applicazioni aerospaziali e industriali esigenti. Ogni percorso gestisce 90A a 28VDC, con una velocità massima garantita di 2400 giri/min. Costruito per cicli di servizio intermittenti (100s acceso/11s spento), presenta un'eccezionale tolleranza al disallineamento (≤0,1mm), uno squilibrio statico ultra-basso (0,01N·m) e un isolamento robusto di 2500VAC.

Applicazioni principali

• Sistemi di propulsione aeronautica e marina: Progettato per la rotazione a sinistra, ideale per l'integrazione dietro eliche o in giunti rotanti che richiedono un trasferimento di corrente elevato sotto vibrazioni e disallineamenti significativi.
• Piattaforme rotanti ad alta precisione: Il disallineamento ultra-basso e lo squilibrio statico lo rendono perfetto per basi radar, torrette elettro-ottiche e apparecchiature di test automatizzate.
• Automazione industriale pesante: Il ciclo di servizio intermittente affidabile si adatta ad applicazioni come rotatori di saldatura, grandi tavole di indicizzazione e macchinari pesanti dove la trasmissione di potenza ad alta corrente è critica durante la rotazione. Costruito secondo standard rigorosi per prestazioni affidabili sotto pressione.

Principali parametri tecnici

• Numero di canali: 3
• Corrente nominale: 90A per canale (28VDC)
• Tensione operativa: 0~28VDC
• Pressione della molla del pennello: 3N (±30%) a un'estensione di 25mm; 5N (±30%) a un'estensione di 3,5mm
• Altezza del pennello: Lunghezza totale ≥25mm; dopo l'assemblaggio, il pennello si estende ≥3,5mm dalla scatola del pennello
• Condizioni operative:
  • Dopo l'installazione dietro l'elica, disallineamento della faccia terminale dell'anello di rame ≤0,1mm; il collettore di corrente funziona normalmente con disallineamento dell'anello di rame ≤0,2mm
  • La linea indicatrice di sostituzione del pennello segnala la necessità di sostituzione
  • L'assemblaggio deve essere entro i limiti dimensionali di progettazione e privo di bruciature, graffi, scanalature, ecc.
• Direzione di rotazione: Sinistra (in senso antiorario lungo la direzione di volo)
• Velocità nominale (garanzia di progettazione): 2000 giri/min
• Velocità massima (garanzia di progettazione): 2400 giri/min
• Sovravelocità (garanzia di progettazione): Resiste a (2550/60) giri/min per 30 minuti (non operativo, senza danni meccanici o deformazioni, senza scatola del pennello)
• Modalità operativa: Intermittente, max ON 100s, min OFF 11s
• Requisiti di peso:
  • Assemblaggio dell'anello collettore: ≤1100g
  • Assemblaggio della scatola ausiliaria: ≤205g per unità
• Resistenza di isolamento (anello-anello, anello-pennello):
  • Stato freddo: ≥20MΩ
  • Dopo il test di calore umido: ≥5MΩ (solo test di qualificazione)
• Resistenza dielettrica (anello-anello, anello-pennello):
  • Stato freddo: ≥500VAC@50Hz, 60s, senza rottura o flashover
  • Dopo il test di calore umido: ≥375VAC@50Hz, 60s, senza rottura o flashover
• Sbilanciamento statico: 0,01N·m
• Parti di ricambio del prodotto: Un assemblaggio di scatola del pennello aggiuntivo per set
• Condizioni ambientali operative (garanzia di progettazione):
  • Altitudine di volo: 0~10000m
  • Velocità massima di volo: 431km/h
  • Velocità massima di immersione: 450km/h
  • Limite di velocità del vento (vento trasversale): 15m/s
  • Temperatura operativa: -55°C a +55°C
  • Temperatura di stoccaggio: -55°C a +70°C

Specifiche tecniche

• Anello collettore a 3 circuiti, ciascuno 90A @ 28VDC
• Velocità massima: 2400 giri/min
• Tolleranza al disallineamento: ≤0,1mm
• Sbilanciamento statico: 0,01N·m
• Isolamento: 2500VAC
• Peso: ≤1100g (assemblaggio), ≤205g (scatola ausiliaria)
• Temperatura operativa: -55°C a +55°C
• Temperatura di stoccaggio: -55°C a +70°C
