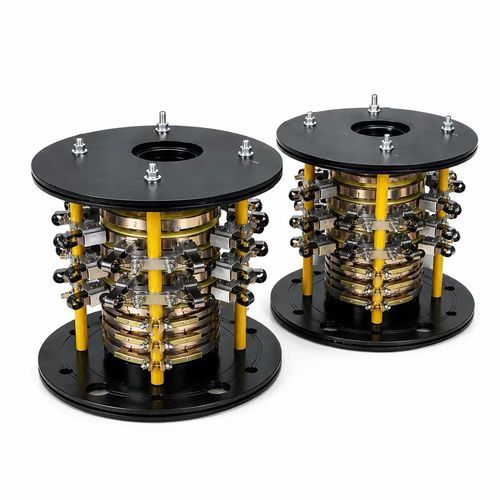

Collettore rotante con foro passante

per centrale eolicaper applicazioni industrialiin rame

Breve descrizione

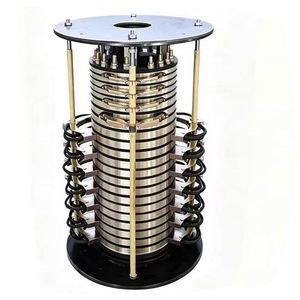

Questo anello collettore multicircuito heavy-duty presenta anelli collettori in rame impilati, robusti supporti isolati e montaggio con doppia flangia. Garantisce trasmissione stabile e continua di alimentazione e segnali per macchine rotanti, supporta integrazione multicircuito, dispone di struttura di contatto spazzola resistente all'usura, alto livello di isolamento e grado di protezione IP personalizzabile. Ampiamente impiegato in turbine eoliche, attrezzature minerarie, piattaforme rotanti, gru industriali e grandi dispositivi rotanti automatizzati per risolvere i problemi di trasmissione di corrente e segnale in rotazione.

Panoramica
Gli anelli collettori industriali multicircuito (collector rings, connettori elettrici rotativi) trasmettono potenza, segnali di controllo e dati analogici/digitali tra parti fisse e rotanti senza torsione dei cavi. Il design con flangia impilata utilizza anelli in rame modulari impilati, gruppi spazzole indipendenti argento-carbonio, isolamento epossidico rinforzato e montaggio a doppia flangia, progettato per apparecchiature rotanti industriali ad alto carico e funzionamento continuo per eliminare guasti da avvolgimento cavi e garantire trasmissione elettrica ininterrotta durante la rotazione continua.

Vantaggi principali per i compratori industriali

• Anelli conduttivi impilati multistrato: alta conduttività, bassa resistenza elettrica, uscita di tensione stabile, nessuna attenuazione del segnale durante la rotazione
• Moduli spazzola split indipendenti argento-carbonio: pressione di contatto uniforme, autolubrificante, usura ultra-bassa, vita utile prolungata, facile sostituzione individuale senza smontare l'intera unità
• Supporti isolanti in fibra di vetro epossidica rinforzata: resistenza alle alte temperature, eccellente rigidità dielettrica, anti-invecchiamento, resistente agli urti e alle vibrazioni
• Piastra di montaggio a doppia flangia metallica (superiore & inferiore): fori preforati per installazione diretta con bulloni su alberi rotanti, compatibile con montaggio verticale/orizzontale
• Design centrale con foro passante cavo: consente il passaggio di tubazioni idrauliche/pneumatiche, alberi di trasmissione o cavi attraverso il centro dell'anello per un layout di sistema integrato
• Quantità di circuiti, valore di corrente e grado di protezione personalizzabili: supporta circuiti misti potenza + segnale, struttura sigillata opzionale IP54/IP65 per ambienti esterni polverosi o umidi
• Ampia gamma di temperatura di esercizio: funzionamento stabile da -20°C a +120°C, adatto a officine estreme, miniere all'aperto e ambienti eolici
• Basso momento resistente alla rotazione: rotazione fluida, nessun bloccaggio, non aggiunge carico extra ai motori di guida rotanti

Tavola tecnica principale
Voce parametro | Valore tecnico standard | Opzioni personalizzabili | Beneficio per l'acquirente
Materiale anelli conduttivi | Rame ad alta purezza con argentatura | Anelli placcati oro per segnali deboli | Minore resistenza di contatto, anti-ossidazione, trasmissione chiara dei segnali a bassa corrente
Materiale spazzole | Spazzola composita argento-carbonio | Spazzola lega oro, spazzola grafite | Ciclo di vita più lungo, meno fermo per manutenzione
Canali di circuito | 6–36 circuiti | Personalizzabile 2–60 circuiti misti potenza/segnale | Soddisfa le esigenze di cablaggio di macchine multifunzione
Corrente per circuito | 10A / 25A / 50A per anello | Fino a 200A per anelli ad alta corrente | Adatta controllo segnali e circuito di potenza principale simultaneamente
Diametro foro passante | Foratura centrale standard 50mm | Albero cavo personalizzato 30mm–100mm | Integra linee idrauliche, alberi motore all'interno dell'anello collettore
Isolamento | Aste epossidiche in fibra di vetro, flangia bachelite | Isolamento PTFE alta temperatura | Resiste alte temperature, previene cortocircuiti sotto carico elevato
Grado di protezione | Versione base IP54 | IP65 completamente sigillato polvere/acqua | Installazione esterna, miniere, siti costieri umidi
Velocità rotazione max | 0–300 RPM continuo | Modifica bassa velocità per apparecchiature lente e pesanti | Prestazioni stabili per macchine rotanti veloci e lente
Temperatura operativa | -20°C ~ +120°C | Versione alta temperatura fino a 180°C | Compatibile con forni, metallurgia, turbine eoliche ad alta temperatura
Forma di montaggio | Doppia flangia superiore & inferiore | Flangia singola, montaggio a serraggio sull'albero | Installazione flessibile per tutti i tipi di strutture meccaniche rotanti

Principali scenari applicativi industriali

• Impianti eolici per energie rinnovabili: trasmissione di potenza rotante per yaw e pitch
• Macchine minerarie & edili: trivelle rotanti, argani minerari, grandi gru a torre
• Piattaforme rotanti automatizzate: tavole rotanti per imballaggio, attrezzature di saldatura rotanti automatiche, giunti rotativi robotici
• Apparecchiature portuali & di sollevamento: spreader rotanti per container, meccanismi rotanti per sollevamento pesante
• Apparecchiature industriali speciali: basi radar rotanti, grandi banchi prova rotanti, attuatori rotativi idraulici

Come questo anello collettore risolve i problemi degli acquirenti

• Elimina i danni da torsione dei cavi: consente rotazione continua a 360° senza avvolgimento dei cavi
• Riduce i costi di manutenzione: i moduli spazzola separabili consentono la sostituzione di una singola spazzola danneggiata senza smontare l'unità completa
• Semplifica il design strutturale dell'apparecchiatura: il foro passante centrale integra tubazioni e alberi di trasmissione, risparmiando spazio interno
• Segnale e alimentazione stabili: gli anelli in rame placcati evitano perdite di segnale e prevengono malfunzionamenti causati da trasmissione instabile
• Adatto ad ambienti gravosi: elevata isolamento e tenuta IP65 opzionale resistono a polvere, umidità e vibrazioni
• Supporto per personalizzazione: regolare il numero di circuiti, corrente, dimensioni e grado di protezione per soddisfare i requisiti di progettazione OEM

Specifiche tecniche

• Anelli conduttivi: rame ad alta purezza con argentatura (opzione: placcatura in oro per segnali deboli)
• Spazzole: composito argento-carbonio (opzioni: lega oro, grafite)
• Canali di circuito: standard 6–36, personalizzabile 2–60 circuiti misti potenza/segale
• Corrente per circuito: standard 10A / 25A / 50A per anello, fino a 200A per anelli ad alta corrente
• Diametro foro passante: standard 50mm, personalizzabile 30mm–100mm
• Isolamento: aste epossidiche in fibra di vetro e flangia bachelite (opzione: isolamento PTFE alta temperatura)
• Grado di protezione: IP54 base, IP65 opzionale sigillato
• Velocità rotazione max: 0–300 RPM continuo; modifiche a bassa velocità disponibili
• Temperatura operativa: -20°C a +120°C (opzione alta temperatura fino a 180°C)
• Montaggio: doppia flangia superiore & inferiore (opzioni: flangia singola, serraggio albero)
