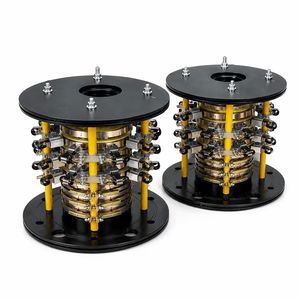

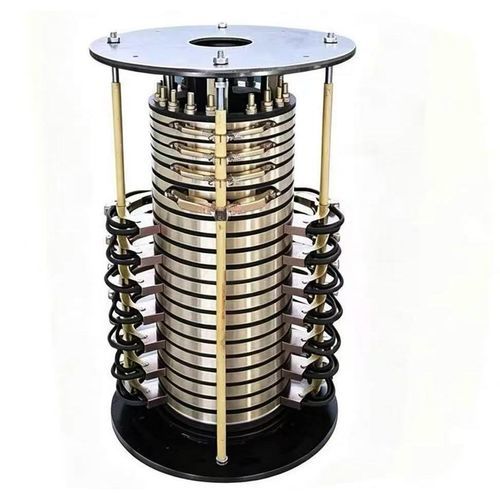

Collettore rotante ibrido

ad albero cavocon foro passanteper centrale eolica

Breve descrizione
Anello collettore conduttivo multicanale ad alta corrente con anelli impilati in acciaio inox lucidato e portaspazzole a molla elastica per trasferimento continuo 360° di potenza e segnali. Numero di circuiti e corrente per circuito configurabili per applicazioni rotanti industriali e automatizzate. Usi tipici: gru a torre, palchi rotanti, turbine eoliche, tavole rotanti automatizzate e macchine rotanti minerarie.

Caratteristiche principali del prodotto

• Architettura ad anelli conduttivi impilati e indipendenti che supporta 1–100+ canali; kit tipici: 6 / 12 / 18 / 24
• Anelli in acciaio inox ad alta durezza e lucidati per resistenza di contatto ultra-bassa e prestazioni elettriche stabili
• Portaspazzole a doppia molla elastica per garantire pressione di contatto costante, usura ridotta e arco minimo durante rotazioni prolungate
• Telaio integrato verticale con flangia superiore e inferiore per montaggio diretto su alberi rotanti
• Ampie opzioni di temperatura e protezione (standard -20°C a +70°C, wide -40°C a +85°C; IP54 standard, IP65 opzionale)
• Configurazioni flessibili: solo segnali, anelli di potenza ad alta corrente, combinazioni ibride potenza-segnale e giunti rotanti integrati

Settori e apparecchiature d'applicazione

• Macchine per costruzione: piattaforme rotanti e meccanismi di sollevamento delle gru a torre
• Energia rinnovabile: componenti conduttivi rotanti per piccole turbine eoliche e tavole di inseguimento solare
• Palcoscenico e intrattenimento: palchi rotanti, luci girevoli e attrazioni
• Automazione: tavole indicizzate rotanti, tavoli rotanti per confezionamento e snodi rotanti per robotica
• Estrazione e metallurgia: nastri trasportatori rotanti e attrezzature rotanti di processo
• Medicale & collaudi: banchi prova rotanti e postazioni di lavoro mediche rotanti

Tabella parametri di prestazione
Voce parametro | Specifica standard | Gamma opzionale personalizzabile | Vantaggio per l'acquirente
Materiale anello conduttivo | Acciaio inox lucidato | Lega di rame, placcato oro | Bassa resistenza e segnali stabili per sistemi di precisione
Struttura spazzola | Doppie spazzole a molla elastica | Spazzola a molla singola, spazzola metallo prezioso | Pressione di contatto uniforme e vita utile prolungata
Quantità di circuiti | 6 / 12 / 18 / 24 | 1–100+ canali | Trasmissione simultanea multi-potenza e multi-segnale per macchine rotanti complesse
Corrente nominale per anello | 25A per anello (tip.) | 5A–500A | Supporta carichi industriali senza surriscaldamento
Velocità di rotazione | 0–30 RPM (tip.) | Versione ad alta velocità fino a 200 RPM | Adatto a carichi pesanti a bassa velocità e automazione a velocità media
Grado di protezione | IP54 (standard) | IP65 stagno opzionale | Idoneo per esterno in ambienti polverosi o piovosi
Metodo di montaggio | Flangia superiore e inferiore, montaggio verticale | Albero cavo / passante opzionale | Installazione diretta a bulloni sugli alberi principali per ridurre i tempi di assemblaggio
Temperatura di lavoro | -20°C ~ +70°C (standard) | -40°C ~ +85°C (wide) | Funzionamento stabile in stabilimenti caldi e all'aperto freddo

Come questo anello collettore migliora l'efficienza degli acquirenti

• Elimina l'intreccio dei cavi grazie alla rotazione 360° infinita, riducendo i fermi macchina e i costi di sostituzione
• Design modulare impilato che riduce l'ingombro di installazione e semplifica l'integrazione nei sistemi rotanti esistenti
• Piattaforma configurabile coprente potenza, segnale e soluzioni ibride, semplificando gli approvvigionamenti
• Materiali durevoli e design delle spazzole che riducono la frequenza delle sostituzioni e le interruzioni operative
• Montaggio a flangia standard che accelera l'installazione e riduce i tempi di assemblaggio per gli OEM

Specifiche tecniche

• Brand: Ingiant
• Denominazione modello: Multi-Ring Stacked Conductive Slip Ring
• Materiale anello conduttivo: acciaio inox lucidato (opzioni: lega di rame, placcatura oro)
• Struttura spazzola: doppia spazzola a molla elastica (opzioni: molla singola, spazzola metallo prezioso)
• Quantità tipiche di circuiti: 6 / 12 / 18 / 24 (personalizzabile 1–100+)
• Corrente nominale per anello (tipica): 25A per anello (personalizzabile 5A–500A)
• Velocità di rotazione (tipica): 0–30 RPM (opzione alta velocità fino a 200 RPM)
• Grado di protezione: IP54 (opzionale IP65 stagno)
• Montaggio: flangia superiore e inferiore montaggio verticale (opzioni: albero cavo / passante)
• Temperatura di lavoro: standard -20°C ~ +70°C; wide -40°C ~ +85°C
