Collettore rotante con foro passante DHK015-4S

in 2 partiper strumento di misuraper applicazioni robotiche

Breve descrizione:

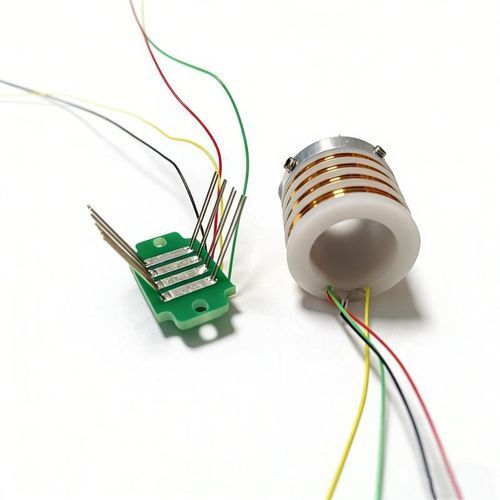

Anello collettore di tipo diviso per sensore di coppia (2 parti) modello DHK015-4S. Ø interno 15 mm, 4 canali di segnale, contatto oro-oro per resistenza ultra-bassa e integrità del segnale elevata.

Punti chiave del prodotto

• Design compatto: Ø interno 15 mm adatto ad assemblaggi con spazio limitato.
• Struttura divisa per manutenzione facilitata: modulo filo spazzola e albero rotante separabili.
• Materiali di contatto oro-oro: garantiscono resistenza di contatto molto bassa e trasmissione del segnale stabile.
• Validato per produzione in serie: fornitura a lotti comprovata per clienti industriali.

Specifiche tecniche dettagliate

• Caratteristiche meccaniche – Ø interno: 15 mm (personalizzabile 12–25 mm); involucro diviso; mandrino in acciaio inossidabile.
• Prestazioni elettriche – Filo spazzola in lega d'oro su contatto placcato oro; resistenza di contatto < 20 mΩ.
• Trasmissione del segnale – Banda DC–10 MHz; diafonia < -60 dB @ 10 MHz.
• Prestazioni dinamiche – Velocità massima 3000 rpm; eccentricità assiale < 0,02 mm.
• Adattabilità ambientale – Progettazione antipolvere e resistente agli spruzzi; rivestimento anticorrosione opzionale; grado di protezione IP54–IP68 opzionale.
• Supporto certificazioni – Conforme a RoHS e REACH; report materiali disponibili.

Perché scegliere i nostri anelli collettori per sensore di coppia?

• Trasmissione del segnale precisa: variazione della resistenza di contatto < 2 mΩ, garantendo la precisione delle misure di coppia e una riduzione del rumore elettrico rispetto agli anelli collettori convenzionali in rame.
• Elevata durata: vita in rotazione > 50 milioni di rivoluzioni sotto carico nominale; temperatura di esercizio -40°C a +125°C.
• Manutenzione facilitata: moduli spazzola estraibili per rapida sostituzione in sito, riducendo significativamente l'MTTR.
• Flessibilità di personalizzazione: Ø interno 12–25 mm, 2–24 canali, supporto per trasmissione mista (alimentazione/dati/termocoppia), schermatura EMI e rivestimenti speciali opzionali.

Ambiti di applicazione tipici

• Banco prova automotive: monitoraggio in tempo reale della coppia per motori e trasmissioni.
• Robot industriali: sistemi di feedback della coppia alle articolazioni.
• Spazio aereo: misura dei carichi e monitoraggio dello stato di attuatori e sistemi di governo.
• Energia eolica: sistemi di monitoraggio della coppia dell'albero.
• Strumentazione scientifica: dispositivi di taratura della coppia di precisione.

Specifiche tecniche

• Modello: DHK015-4S
• Ø interno: 15 mm (personalizzabile 12–25 mm)
• Canali: 4 canali di segnale (opzionale 2–24 canali)
• Materiale di contatto: filo spazzola in lega d'oro su contatto placcato oro
• Resistenza di contatto: < 20 mΩ (variazione < 2 mΩ per segnali di coppia)
• Banda: DC–10 MHz
• Diafonia: < -60 dB @ 10 MHz
• Velocità massima: 3000 rpm
• Eccentricità assiale: < 0,02 mm
• Protezione ambientale: antipolvere, resistente agli spruzzi; rivestimento anticorrosione opzionale; IP54–IP68 opzionali
• Temperatura di esercizio: -40°C a +125°C
• Durata: vita in rotazione > 50 milioni di rivoluzioni sotto carico nominale
• Conformità: RoHS e REACH
