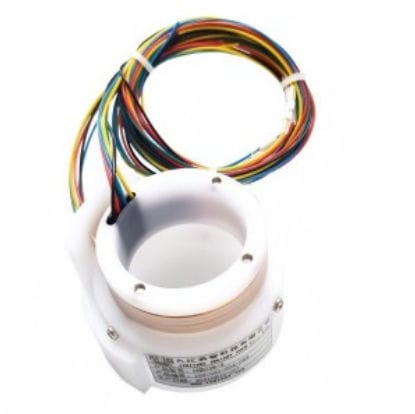

Collettore rotante con foro passante DHK028-5

ad albero cavoin 2 partimedico

Breve descrizione
DHK028-5 anello collettore in 2 parti senza involucro. Diametro interno (foro passante): 28 mm. Numero di circuiti: 5. Corrente nominale per circuito: 2 A–50 A (personalizzabile). Progettato per integrazione OEM con rotore e statore forniti separatamente per ridurre ingombro e peso di installazione. Rotore disponibile in versioni ad albero cavo con diversi diametri interni. Opzioni di montaggio: fissaggio a vite o incollaggio. Disponibili configurazioni personalizzate combinate potenza e segnale.

Dettagli del prodotto
Realizzato per spazi di installazione limitati, la struttura aperta in 2 parti separa il canale dell'anello e la scheda delle spazzole in modo che rotore e statore possano essere montati indipendentemente. La struttura divisa riduce ingombro e peso. Contatti a scanalatura a V placcati in oro per resistenza all'ossidazione e usura.

Applicazioni tipiche

• Macchine industriali: piattaforme di perforazione, avvolgitori, macchine per lavorazioni frontali, laminatoi a caldo
• Macchine rotanti: riempitrici, soffiatori di bottiglie, attrezzature per intrattenimento
• Tamburi per cavi: macchine portuali, argani, macchine per strade e ponti, torri
• Apparecchiature di prova: banchi prova centrifughi, separatori, strumenti di misura
• Robotica: linee di imballaggio, impilatori, controllo di processo, presse
• Esposizione/display: stand rotanti, piatti girevoli, ristoranti girevoli
• Apparecchiature mediche: lampade chirurgiche senza ombra, apparecchiature di imaging/comunicazione

Descrizione della denominazione

• Tipo di prodotto: DH — anello collettore elettrico
• Metodo di installazione: K — foro passante
• Diametro foro passante: 28 mm
• Circuiti totali: 5
• Corrente nominale: specificata per circuito; possono non essere indicati tutti i valori diversi
• Numero identificativo: -XXX distingue le diverse specifiche dello stesso modello

Note
Design aperto senza involucro destinato all'integrazione OEM con rotore e statore montati separatamente. Contatti a scanalatura a V placcati in oro per resistenza all'ossidazione e buona resistenza all'usura. Disponibili varianti ad albero cavo e diverse opzioni di montaggio. Supportate personalizzazioni combinate potenza e segnale.

Specifiche tecniche

• Modello: DHK028-5
• Diametro interno (foro passante): 28 mm
• Numero di circuiti: 5
• Corrente nominale: 2 A–50 A (personalizzabile)
• Struttura: 2 parti (rotore e statore forniti separatamente), senza involucro / struttura aperta
• Progettazione contatti: scanalatura a V, placcatura oro
• Opzioni rotore: versioni ad albero cavo con vari diametri interni
• Montaggio: fissaggio a vite o incollaggio
• Personalizzazione: configurazioni combinate potenza e segnale disponibili
• Applicazioni tipiche: vedi sopra
