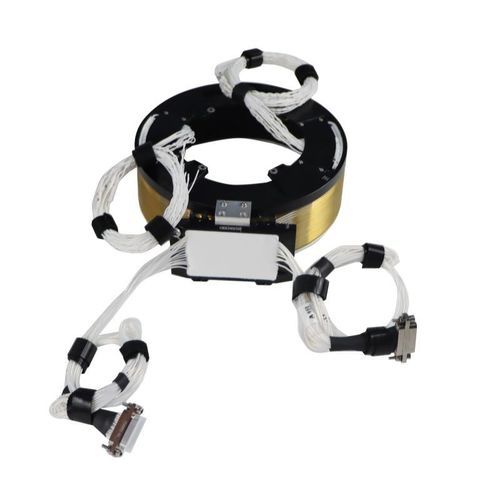

Collettore rotante elettrico

in 2 partiper il settore aeronauticoin alluminio anodizzato

Breve descrizione
Anello collettore conduttivo tipo diviso, grado aerospaziale, con 26 canali integrati di potenza e segnale, massa totale <500 g. Realizzato in materiali di grado aeronautico con trattamento superficiale anodizzato nero anti‑corrosione. Funziona da -40°C a +125°C ed è progettato per applicazioni rotanti come antenne satellitari e inseguimento di pannelli solari.

Dettagli del prodotto
Nei sistemi aerospaziali gli anelli collettori devono garantire la trasmissione continua di potenza e segnali in presenza di ampie escursioni termiche, ambienti corrosivi e vuoto, mantenendo la precisione meccanica per il puntamento e il tracking. Questo anello collettore conduttivo a 26 canali di tipo diviso è progettato per soddisfare tali requisiti con un design compatto e ultraleggero.

La struttura divisa con scanalature per la riduzione del peso mantiene il diametro esterno a 134 mm e la lunghezza a 42 mm pur offrendo la piena capacità di 26 canali. La massa totale è <500 g, conforme ai vincoli di massa e volume delle piattaforme aerospaziali. La coppia di funzionamento è <0,2 N·m per garantire una rotazione regolare senza caricare eccessivamente i meccanismi di precisione.

Tutti i componenti strutturali sono realizzati in materiali di grado aeronautico e la superficie è trattata con anodizzazione nera anti‑corrosione per resistere a temperature estreme, umidità e ambienti corrosivi. La distribuzione elettrica separa potenza e segnali; le linee di segnale utilizzano coppie intrecciate per ridurre le interferenze EMI e preservare l'integrità del segnale. La variazione della resistenza di contatto è ≤10 mΩ; la resistenza di isolamento e la rigidità dielettrica soddisfano gli standard aerospaziali, fornendo una soluzione affidabile e duratura per la trasmissione di potenza e segnali in apparecchiature rotanti.

Parametri tecnici

• Canali totali: 26 canali
• Diametro esterno: 134 mm
• Lunghezza: 42 mm
• Massa totale: <500 g
• Coppia di funzionamento: <0,2 N·m
• Corrente nominale – Gruppo A Potenza: 3 canali × 5 A (28 V)
• Corrente nominale – Gruppo A Segnale: 6 canali × 1 A (5 V, coppia intrecciata)
• Corrente nominale – Gruppo B Potenza: 6 canali × 3 A (6 V)
• Corrente nominale – Gruppo B Segnale: 10 canali × 1 A (6 V, coppia intrecciata)
• Anello di massa: 1 canale × 2 A
• Tensione di funzionamento (potenza): 0–28 VAC/VDC
• Variazione della resistenza di contatto: ≤10 mΩ
• Resistenza di isolamento (anello-anello, anello-cassa): ≥100 MΩ @ 250 VDC
• Rigidità dielettrica (anello-anello, anello-cassa): 250 VAC @ 50 Hz, 60 s, 1 mA
• Temperatura di esercizio: -40°C ~ +125°C
• Materiale principale: materiali di grado aeronautico
• Trattamento superficiale: anodizzazione nera anti‑corrosione

Caratteristiche / specifiche tecniche

• Canali: 26 canali integrati di potenza e segnale.
• Dimensioni compatte: diametro esterno 134 mm, lunghezza 42 mm.
• Costruzione ultraleggera: massa totale <500 g grazie al design diviso e alle scanalature di alleggerimento.
• Bassa coppia di funzionamento: <0,2 N·m per rotazione fluida e carico minimo sui sistemi di movimento di precisione.
• Distribuzione della potenza: Gruppo A Potenza — 3 canali × 5 A (28 V); Gruppo B Potenza — 6 canali × 3 A (6 V); Anello di massa — 1 canale × 2 A.
• Canali di segnale: design a coppie intrecciate; Gruppo A Segnale — 6 canali × 1 A (5 V); Gruppo B Segnale — 10 canali × 1 A (6 V).
• Tensione di funzionamento (potenza): 0–28 VAC/VDC.
• Affidabilità elettrica: variazione della resistenza di contatto ≤10 mΩ; resistenza di isolamento ≥100 MΩ @ 250 VDC; rigidità dielettrica 250 VAC @ 50 Hz per 60 s (1 mA).
• Gamma ambientale: temperatura di esercizio -40°C a +125°C; adatto ad ambienti ad alta umidità, corrosivi e in vuoto.
• Materiali e finitura: materiali aeronautici con trattamento superficiale anodizzato nero anti‑corrosione.
