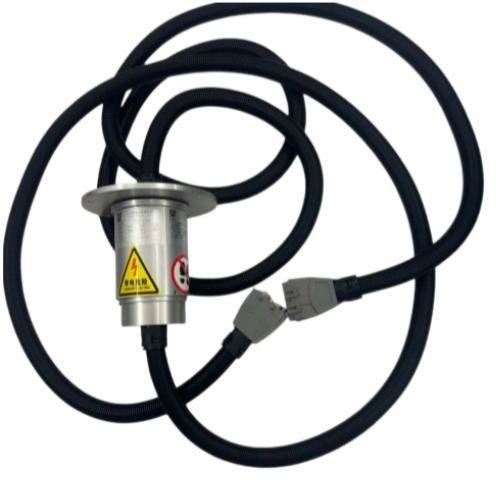

Collettore rotante PROFIBUS FHS120-15-10112

RS-485tramite bus CANin 2 parti

Profilo del marchio e panoramica del prodotto
In-giant è un'impresa high-tech specializzata in R&S e produzione di connessioni rotanti di precisione, con oltre dieci anni di esperienza nella produzione di anelli collettori per l'eolico. Certificata ISO9001, dispone di laboratori di R&S indipendenti, officine di produzione standardizzate e brevetti core. L'anello collettore pitch In-giant FHS120-15-10112 è un ricambio dedicato 1:1 per lo SCHLEIFRING 5k0210103 / REC.C1 (1,5MW) originale tedesco. Prodotto rigorosamente secondo i disegni ufficiali, è conforme all'originale in dimensioni meccaniche, interfacce di montaggio, parametri elettrici e protocolli di comunicazione, consentendo l'installazione diretta senza modifiche in sito e riducendo i lunghi tempi di approvvigionamento e la limitata disponibilità di ricambi dei prodotti importati.

Specifiche tecniche principali (tarate su disegni ufficiali)
Parametri di prestazione elettrica
Voce: Canali totali
Specificazione tecnica: 15 vie (configurato per sistema pitch 1,5MW; piena corrispondenza con la configurazione originale SCHLEIFRING 5k0210103 / REC.C1)

Parametri di struttura meccanica e dimensioni
Voce: Modello compatibile
Specificazione tecnica: Completamente intercambiabile con SCHLEIFRING 5k0210103 / REC.C1 per sistemi pitch 1,5MW

Voce: Tipo di struttura
Specificazione tecnica: Struttura rotore-statore separata, jumper + connettore alle due estremità; 3 cablaggi isolati indipendenti

Voce: Struttura di montaggio
Specificazione tecnica: Replicazione dimensionale 1:1 dell'originale, fori passanti standard 6×Ø9; nessuna modifica in loco richiesta

Voce: Velocità di lavoro nominale
Specificazione tecnica: 0–30 RPM, corrispondente alle condizioni operative a bassa velocità dei sistemi 1,5MW

Voce: Materiale dell'involucro
Specificazione tecnica: Lega di alluminio + acciaio inossidabile per resistenza e protezione dalla corrosione

Voce: Requisiti di installazione
Specificazione tecnica: Mantenere l'orientamento orizzontale durante l'installazione per garantire la concentricità di rotazione e la durata di servizio

Adattabilità ambientale e protezione
Voce: Grado di protezione
Specificazione tecnica: IP65 con tenuta dinamica a doppio strato e tubo protettivo corrugato; antipolvere, impermeabile e anti-condensa

Voce: Temperatura di esercizio
Specificazione tecnica: -40°C a +55°C, adatta a contesti complessi di parchi eolici globali

Voce: Temperatura di stoccaggio
Specificazione tecnica: -45°C a +70°C

Voce: Umidità di lavoro
Specificazione tecnica: ≤95% RH (senza condensa)

Voce: Altitudine massima adattabile
Specificazione tecnica: ≤4000 m

Comunicazione e compatibilità di sistema
Voce: Protocolli supportati
Specificazione tecnica: Profibus, CAN-BUS, RS485 (supporta i protocolli principali dell'industria eolica)

Voce: Prestazioni di trasmissione
Specificazione tecnica: Ritardo zero, nessuna perdita di dati; trasmissione stabile in tempo reale dei segnali di pitch

Voce: Compatibilità unità
Specificazione tecnica: Plug-and-play, non richiede modifiche software; compatibile con le turbine 1,5MW più diffuse

Vantaggi principali

• Sostituzione 1:1 a livello di disegno: parametri elettrici, dimensioni meccaniche, interfacce e logica di comunicazione corrispondono a SCHLEIFRING 5k0210103 / REC.C1 per sostituzione diretta senza modifiche.
• Prestazioni di contatto stabili: contatti in metallo prezioso e controllo preciso della resistenza riducono le variazioni dinamiche di resistenza garantendo funzionamento affidabile a lungo termine.
• Ampia adattabilità ambientale: grado IP65, ampia gamma di temperature e idoneità per alta quota in condizioni gravose.
• Costo competitivo e tempi rapidi: costo d'acquisto indicativo circa 50%–65% degli originali importati; modelli standard pronti per spedizione in 3 giorni lavorativi; ordini personalizzati 7–15 giorni lavorativi.
• Garanzia e supporto globale: garanzia prodotto 18 mesi con supporto tecnico e post-vendita mondiale.
• Produzione secondo disegni standardizzati: produzione e ispezione conformi ai disegni ufficiali per parametri accurati e alta intercambiabilità.

Applicazioni e verifica di mercato
Progettato per i sistemi pitch delle turbine onshore 1,5MW come sostituzione diretta per SCHLEIFRING 5k0210103 / REC.C1. Ampia compatibilità con i modelli 1,5MW più diffusi all'estero e validato in esercizio di lungo periodo in più paesi; feedback di campo indicano tassi di guasto inferiori e maggiore stabilità rispetto ad alcuni originali importati.

Specifiche tecniche

• Modello: FHS120-15-10112
• Marca: In-giant
• Canali totali: 15 vie (configurato per sistemi pitch 1,5MW)
• Compatibile con: SCHLEIFRING 5k0210103 / REC.C1 (1,5MW)
• Tipo di struttura: Rotore-statore separato; jumper + connettore alle due estremità; 3 cablaggi isolati indipendenti
• Montaggio: Replicazione dimensionale 1:1 dell'originale, fori passanti standard 6×Ø9
• Velocità nominale: 0–30 RPM
• Materiale involucro: Lega di alluminio + acciaio inossidabile
• Grado di protezione: IP65 (doppia tenuta dinamica)
• Temperatura di funzionamento: -40°C a +55°C
• Temperatura di stoccaggio: -45°C a +70°C
• Umidità di lavoro: ≤95% RH (senza condensa)
• Altitudine massima adattabile: ≤4000 m
• Protocolli supportati: Profibus, CAN-BUS, RS485
• Prestazioni di trasmissione: Ritardo zero, nessuna perdita di dati
• Compatibilità unità: Plug-and-play con turbine 1,5MW diffuse
• Garanzia: 18 mesi
• Tempi: Modelli standard - spedizione in 3 giorni lavorativi; ordini personalizzati - 7–15 giorni lavorativi
• Posizionamento di costo: Circa 50%–65% degli originali importati
