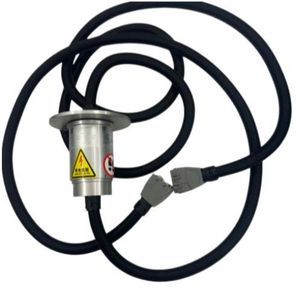

Collettore rotante via Ethernet FHS135-23-20215

tramite bus CANalbero di trasmissioneper centrale eolica

Breve descrizione
Anello collettore FHS135-23-20215 per controllo pitch progettato per turbine eoliche da 2.0MW. Sostituzione diretta della parte 5K0241300, conforme alle specifiche CRRC e realizzato per ambienti onshore e offshore gravosi.

Parametri
Modello: FHS135-23-20215 (Cod. 5K0241300)
Applicazione: Sistema di controllo pitch per turbina eolica 2.0MW
Totale circuiti: 23 circuiti
Circuiti di potenza: 5 × 40A / 400VAC (picco 60A @ 2s)
Circuiti segnale: 9 × 5A / 24VDC
Segnali CAN Bus: 4 × 2A / 24VDC (incluso schermo)
Segnali Ethernet: 2 × 2A / 24VDC (incluso schermo)
Encoder: Baumer GI355.B70C310.T (encoder assoluto)
Tensione nominale: 0–440VAC / 500VDC

Specifiche chiave

• Totale circuiti: 23 (5 potenza + 9 segnale + 4 CAN + 2 Ethernet + schermi/encoder)
• Anelli di potenza: 5 × 40A / 400VAC (picco 60A @ 2s)
• Anelli segnale: 9 × 5A / 24VDC
• CAN Bus: 4 × 2A / 24VDC (messa a terra schermata)
• Ethernet: 2 × 2A / 24VDC (messa a terra schermata)
• Encoder supportato: Baumer GI355.B70C310.T (assoluto)
• Tensione nominale: 0–440VAC / 500VDC
• Rigidità dielettrica: 2500VAC @50Hz, 60s (potenza) / 500VDC (segnale)
• Resistenza di isolamento: ≥1000MΩ @1000VDC (potenza) / ≥500MΩ @500VDC (segnale)
• Resistenza di contatto: ≤10mΩ (statico)
• Velocità: 0–30 RPM
• Protezione: IP65, riscaldatore anti-condensa integrato
• Temperatura di esercizio: -40°C a +70°C
• Flangia OD: φ135mm | Foratura passante: ≈φ45mm
• Connettore: Connettore industriale heavy-duty (compatibile Harting)
• Scocca: Lega di alluminio; staffa encoder SS304

Caratteristiche e vantaggi

• Sostituzione OEM diretta per FHS135-23-20215 / 5K0241300
• Design ibrido che integra potenza, segnali a bassa tensione, CANopen e Fast Ethernet
• Tecnologia brush in fibra placcata oro — bassa resistenza di contatto e lunga durata
• Unità sigillata IP65 adatta per installazioni onshore e offshore
• Riscaldatore interno controllato da termostato per evitare condensazione in climi freddi
• Vanità dei segnali schermate per migliorare EMC e immunità alle interferenze
• Montaggio a flangia standard con schema fori comune per retrofit semplice

Applicazioni tipiche

• Sistemi di controllo pitch per turbine eoliche 2.0MW
• Aggiornamenti per piattaforme CRRC / Goldwind / Envision / United Power
• Trasmissione rotativa mista di potenza e dati in ambienti gravosi

Specifiche tecniche

• Modello: FHS135-23-20215
• Totale circuiti: 23
• Potenza: 5 × 40A / 400VAC (picco 60A @ 2s)
• Segnale: 9 × 5A / 24VDC
• CAN: 4 × 2A / 24VDC (schermato)
• Ethernet: 2 × 2A / 24VDC (schermato)
• Encoder: Baumer GI355.B70C310.T
• Tensione nominale: 0–440VAC / 500VDC
• Rigidità dielettrica: 2500VAC @50Hz (potenza) / 500VDC (segnale)
• Resistenza di isolamento: ≥1000MΩ (potenza) / ≥500MΩ (segnale)
• Resistenza di contatto: ≤10mΩ (statico)
• Velocità: 0–30 RPM
• Protezione: IP65 con riscaldatore anti-condensa
• Temperatura di esercizio: -40°C a +70°C
• Flangia OD / Foratura: φ135mm / ≈φ45mm
• Connettore: Heavy-duty (compatibile Harting)
• Scocca: Lega di alluminio; staffa encoder SS304
