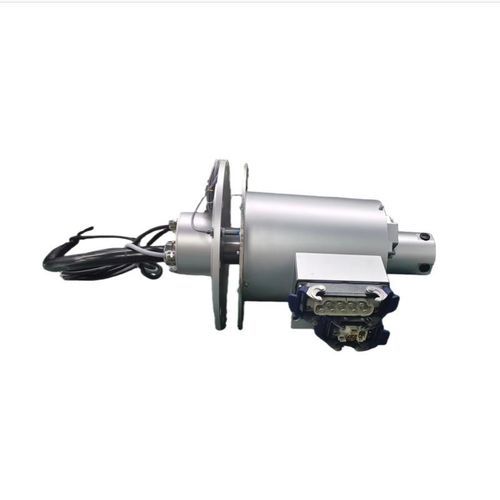

Collettore rotante elettrico FHS190-12-20214

con foro passanteper centrale eolicaper centrale eolica

Panoramica del prodotto
Il FHS190-12-20214 di INGIANT TECH è un anello di scorrimento a 12 circuiti progettato per i sistemi di controllo pitch delle turbine eoliche. Trasmette continuamente energia elettrica ad alta potenza, segnali di controllo e comunicazioni bus tra il mozzo rotante e la gondola fissa per consentire regolazioni di pitch precise. Progettato per condizioni onshore e offshore estreme, integra riscaldamento interno, protezione IP65 e affidabilità di livello militare, adatto a turbine da 1,5MW–3MW.

Descrizione breve
Modello: FHS190-12-20214 (ER-80/400 2.0G4)
Numero di circuiti: 12 circuiti
Corrente nominale: 5 × 80A (400VAC, circuiti di potenza), 3 × 2A (24VDC, catena di sicurezza), 4 × 2A (24VDC, segnali CANopen)
Tensione nominale: 0–440VAC / 240VDC
Resistenza di isolamento: ≥1000MΩ @500VDC (potenza); ≥500MΩ @500VDC (segnale)
Rigidità dielettrica: 2500VAC @50Hz, 60s (potenza); 500VAC @50Hz, 60s, 2mA (segnale)
Resistenza di contatto dinamico: ≤10mΩ
Velocità operativa: 0–30 RPM
Temperatura di esercizio: -30°C a +55°C
Temperatura di immagazzinamento: -40°C a +70°C
Grado di protezione: IP65
Quota operativa: ≤4000 m
Materiale struttura: Lega di alluminio / acciaio al carbonio
Materiale dei contatti: Metallo prezioso
Funzionalità integrate: Riscaldatore interno, sensore di velocità, interfaccia encoder (esempi: YTD2IB14Y778, 10000T1KAK2 (25G))

Vantaggi principali

• Configurazione circuitale ottimizzata per sistemi di pitch: Layout multicircuito con cinque canali di potenza 80A/400VAC per l'azionamento del motore di pitch, tre canali di sicurezza 2A/24VDC e quattro canali di segnale CANopen 2A/24VDC per separare potenza, sicurezza e comunicazione.
• Supporto integrato per sensori ed encoder: Sensore di velocità e interfaccia encoder preinstallati (esempi indicati) per feedback di posizione in tempo reale e riduzione del cablaggio esterno.
• Durata in ambienti estremi: Protezione IP65, resistenza alla nebbia salina, vibrazioni e temperature estreme; riscaldatore interno per prevenire condensa e ghiaccio; contatti in metallo prezioso per bassa resistenza dinamica e lunga vita utile (>20 milioni di rotazioni come obiettivo progettuale).
• Progettazione meccanica robusta e installazione semplificata: Lunghezza complessiva regolabile (410–540 mm), diametro passante 190 mm, uscite cablaggio modulari, pressacavi pre-terminati e accessori rimovibili per integrazione facilitata.
• Ingegneria personalizzabile e conforme agli standard: Configurazione dei circuiti, valutazioni tensione/corrente, dimensioni e protocolli di comunicazione (PROFIBUS, EtherCAT, PROFINET) configurabili per modelli specifici di turbina; produzione sotto rigidi controlli di qualità e in linea con le specifiche del settore eolico (IEC 61400).

Scenari di applicazione

• Sistemi di controllo pitch: Compatibile con turbine onshore e offshore da 1,5MW–3MW.
• Apparecchiature per energie rinnovabili: Interconnessione mozzo-gondola, azionamenti pitch e trasmissione rotativa in parchi eolici.
• Apparecchiature rotanti industriali: Trasferimento di potenza e segnali a bassa velocità e alta affidabilità in installazioni rotanti gravose.

Specifiche tecniche

• Modello: FHS190-12-20214 (ER-80/400 2.0G4)
• Circuiti: 12
• Circuiti potenza: 5 × 80A (400VAC)
• Circuiti catena di sicurezza: 3 × 2A (24VDC)
• Circuiti segnale/CANopen: 4 × 2A (24VDC)
• Tensione nominale: 0–440VAC / 240VDC
• Resistenza di isolamento: ≥1000MΩ @500VDC (potenza); ≥500MΩ @500VDC (segnale)
• Rigidità dielettrica: 2500VAC @50Hz 60s (potenza); 500VAC @50Hz 60s 2mA (segnale)
• Resistenza di contatto dinamico: ≤10mΩ
• Velocità operativa: 0–30 RPM
• Temperatura di esercizio: -30°C a +55°C
• Temperatura di immagazzinamento: -40°C a +70°C
• Grado di protezione: IP65
• Quota: ≤4000 m
• Materiale struttura: Lega di alluminio / acciaio al carbonio
• Materiale contatti: Metallo prezioso
• Riscaldatore integrato: Sì (previene condensa/ghiaccio)
• Sensore di velocità & interfaccia encoder: Integrati (esempi indicati)
• Durata: >20 milioni di rotazioni (orientamento progettuale)
• Dimensioni meccaniche: Lunghezza totale regolabile 410–540 mm; diametro passante 190 mm
• Installazione: Uscite cablaggio modulari e pressacavi pre-terminati; accessori rimovibili inclusi
