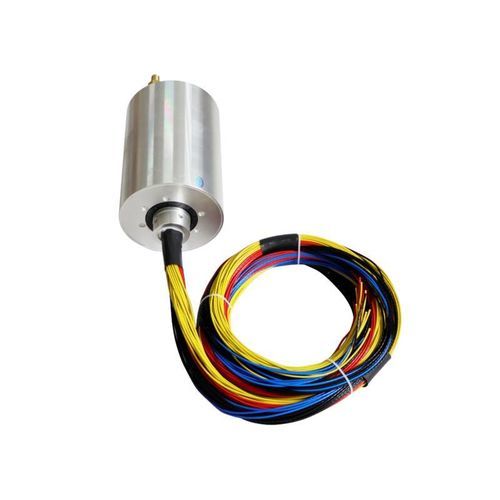

Collettore rotante industriale

per applicazioni offshoremarinoper gru

Descrizione breve
Anello collettore ad alta corrente (Ø 180 mm, 4 canali di alimentazione indipendenti, 400 A per canale). Progettato per sistemi rotanti ad altissima potenza in industria pesante, macchine da costruzione e applicazioni marine, garantendo 400 A continui per canale con protezione IP65 e alta resistenza agli urti e alle vibrazioni.

Descrizione del prodotto
Questo anello collettore con diametro esterno di 180 mm è un connettore rotante di potenza progettato per apparecchiature rotanti pesanti come gru, impianti di perforazione, torrette e grandi piattaforme rotanti. Fornisce quattro canali di alimentazione completamente indipendenti da 400 A ciascuno, consentendo trasferimenti di potenza su larga scala con bassa resistenza di contatto e ridotta generazione di calore. Realizzato con leghe di rame ad alta conducibilità e spazzole in lega di metalli preziosi, è ottimizzato per lunga durata in ambienti ad alta vibrazione e temperature estreme.

Parametri / Tabella
Numero di canali : 4 canali completamente indipendenti
Corrente nominale per canale : 400 A (carico continuo nominale)
Tensione nominale : 0~690 VAC / 400 VDC
Diametro esterno : 180 mm
Grado di protezione : IP65 (IP67 personalizzabile)
Materiale di contatto : lega di rame ad alta conducibilità + spazzola in lega di metalli preziosi
Specifiche cavi : AWG8#/AWG6#, rame multi-filamento, isolamento PTFE, conduttori stagnati
Intervallo temperatura isolamento : -40°C a +150°C
Vita meccanica : > 8 milioni di rivoluzioni (sotto carico nominale)
Tipo di montaggio : flangia o manicotto personalizzabile

Progettazione del nucleo e vantaggi prestazionali

• Capacità ultra-alta 4×400 A: quattro canali indipendenti erogano corrente elevata continua e stabile per apparecchiature rotanti industriali pesanti; i conduttori multi-filamento riducono resistenza e perdite termiche.
• Struttura robusta Ø 180 mm: involucro di grande diametro rinforzato per stabilità strutturale e dissipazione termica; tenuta integrata contro polvere, acqua e olio.
• Affidabilità in ambienti gravosi: progettato per resistere a urti e vibrazioni, ampia gamma di temperature di esercizio e tenuta affidabile per impieghi esterni e marini.

Affidabilità e manutenzione

• Grado IP65 contro polvere e getti d'acqua (opzione IP67 disponibile).
• Resistenza a urti e vibrazioni secondo standard industriali per garantire prestazioni di contatto stabili durante operazioni pesanti.
• Isolamento PTFE alta temperatura e conduttori anti-ossidazione mantengono le prestazioni da -40°C a +150°C.

Bassa generazione di calore e design a bassa manutenzione
I contatti con spazzole in lega di metalli preziosi riducono la resistenza di contatto e l'attrito, diminuendo la temperatura di esercizio e prolungando la vita utile. I cavi ad alta corrente codificati a colori semplificano installazione e manutenzione. Terminali e connettori personalizzabili si adattano a interfacce macchina diverse.

Scenari di applicazione

• Macchine edili pesanti: grandi gru mobili, trapani rotanti, autobetoniere, piattaforme di lavoro aeree
• Attrezzature industriali e portuali: gru a portale, scaricatori navali, piatti rotanti per robot industriali
• Marino & offshore: piattaforme di perforazione offshore, sistemi rotanti di bordo, gru marine
• Militare & difesa: torrette di carri armati, piattaforme radar rotanti, attrezzature pesanti militari
• Macchine minerarie: trapani sotterranei, giunti rotanti per nastri trasportatori di grandi dimensioni

Caratteristiche / Dati tecnici

• Famiglia modello: Anello collettore ad alta corrente
• Diametro esterno: 180 mm
• Canali di potenza: 4 canali indipendenti
• Corrente nominale per canale: 400 A continuo
• Tensione nominale: 0~690 VAC / 400 VDC
• Protezione: IP65 (IP67 personalizzabile)
• Materiale di contatto: lega di rame + spazzola in lega di metalli preziosi
• Cavo: AWG8#/AWG6#, rame multi-filamento, isolamento PTFE, stagnato
• Temperatura di isolamento: -40°C a +150°C
• Vita meccanica: > 8 milioni di rivoluzioni (sotto carico nominale)
• Montaggio: flangia o manicotto personalizzabile
