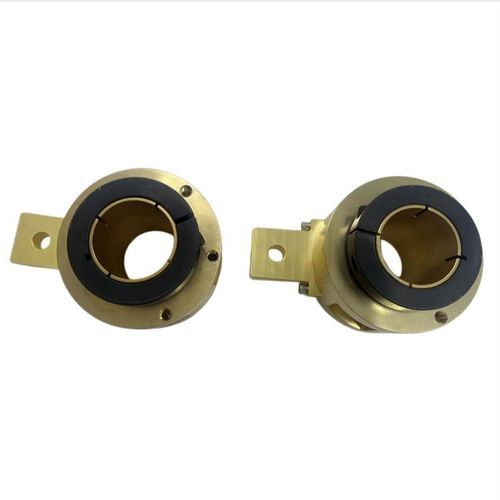

Collettore rotante albero di trasmissione DHK050

con foro passanteper robotper saldatura

Breve descrizione:
DHK050-1-450A anello collettore passante ad alta corrente per l'alimentazione di robot di saldatura.

Panoramica del prodotto:
Questo anello collettore passante robusto con foro interno da 50 mm è progettato per la trasmissione di potenza rotativa in sistemi automatizzati di saldatura robotica. Il design a circuito singolo supporta 450 A di corrente continua per rotazione a 360° senza attorcigliamenti dei cavi o interruzioni dovute ai movimenti ripetuti del braccio. Il corpo principale è in rame H62, dotato di un anello di bloccaggio in acciaio rinforzato per un fissaggio resistente alle vibrazioni. I contatti in metallo prezioso mantengono la variazione di resistenza dinamica < 10 mΩ per stabilizzare la potenza in uscita. Classe fino a 6 rpm con protezione IP51, adatta ad ambienti tipici di officine di saldatura. Sono disponibili personalizzazioni di struttura e montaggio per adattarsi a vincoli di installazione specifici.

Vantaggi competitivi principali:

• 1. Erogazione stabile di alta corrente 450 A
  La configurazione a canale singolo supporta sorgenti di alimentazione AC/DC per saldatura e riduce le fluttuazioni dell'arco durante saldature continue.
• 2. Anello di bloccaggio in acciaio per montaggio antivibrazione
  L'anello in acciaio rinforzato fornisce una forte forza di serraggio per prevenire disallineamenti e contatti allentati durante rotazioni lente e prolungate.
• 3. Sistema di contatti in metallo prezioso a bassa deriva
  I contatti resistono all'ablazione da arco e all'ossidazione mantenendo minima la deriva di resistenza in cicli prolungati.
• 4. Corpo in rame H62 per efficiente dissipazione termica
  Il rame H62 garantisce elevata conduttività elettrica e dissipazione termica per evitare surriscaldamenti sotto carichi continui ad alta corrente.
• 5. Resistenza alle condizioni industriali
  Intervallo operativo -30°C a +80°C, umidità ambientale < 70% UR; protezione IP51 contro polveri fini e schizzi leggeri; classificazione 6 rpm per posizionatori di saldatura a bassa velocità.
• 6. Ampio foro passante da 50 mm
  Il foro centrale ingrandito facilita il passaggio di cavi e condotti all'interno dei bracci robotici per un'installazione in sito più agevole.

Scenari applicativi comuni:

• Alimentazione primaria per articolazioni di robot di saldatura multi-asse
• Trasmissione di potenza per posizionatori rotanti di saldatura a bassa velocità
• Alimentazione rotativa per dispositivi di fissaggio rotanti su linee di produzione di saldatura automatizzate
• Collegamento di alimentazione su tavole rotanti e manipolatori in stazioni di saldatura pesante

Controllo qualità e personalizzazione:
Ogni anello collettore è sottoposto a test di cicli di carico, controlli della resistenza dinamica, prove di tenuta dielettrica e valutazioni di resistenza alla rotazione prima della consegna. Opzioni di personalizzazione disponibili per dimensioni dell'anello di bloccaggio, disposizioni dei fori di montaggio e miglioramenti della tenuta per ambienti più severi.

Specifiche tecniche:

• Modello: DHK050
• Foro (diametro interno): 50 mm
• Circuiti: 1
• Corrente nominale: 450 A
• Compatibilità di tensione: 0~380 V AC/DC
• Materiale corpo principale: rame H62
• Anello di bloccaggio: anello in acciaio rinforzato (antivibrazione)
• Tipo di contatto: contatti in metallo prezioso
• Variazione della resistenza dinamica: < 10 mΩ
• Velocità massima di rotazione: 6 rpm (bassa velocità)
• Protezione ingressi: IP51
• Intervallo di temperatura di esercizio: -30°C a +80°C
• Umidità ambiente massima: < 70% UR
• Applicazioni tipiche: bracci di saldatura robotici, posizionatori di saldatura, dispositivi rotanti, tavole rotanti per manipolatori di saldatura
• Personalizzazione: supportate modifiche strutturali e di montaggio
