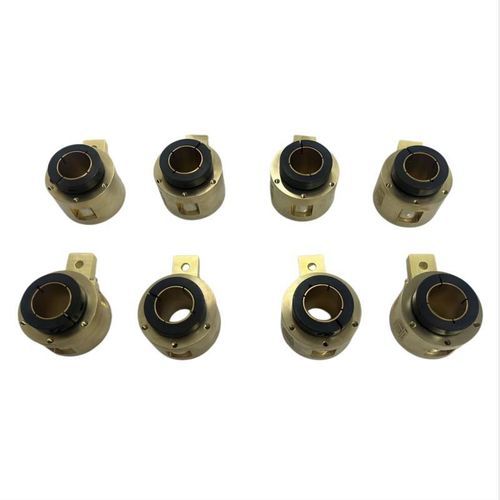

Collettore rotante con foro passante DHK050

per saldaturaper robotdi acciaio

Breve descrizione
Questo anello collettore passante con foro interno da 50 mm è progettato per la trasmissione di potenza rotativa per robot di saldatura. 1 circuito, corrente nominale 450 A, compatibile con 0~380 V AC/DC. Corpo principale in rame H62 con anello di bloccaggio in acciaio rinforzato per fissaggio antivibrazione; contatti in metallo prezioso mantengono la variazione di resistenza dinamica < 10 mΩ per un output energetico stabile. Progettato per rotazione a bassa velocità fino a 6 rpm, protezione IP51 adatta agli ambienti di officina per saldatura. Sono possibili modifiche strutturali personalizzate.

Panoramica del prodotto
Questo anello collettore passante heavy-duty con foro interno di 50 mm fornisce un componente dedicato per la trasmissione di potenza rotativa nei sistemi robotizzati di saldatura. L'architettura a circuito singolo sopporta in modo continuo 450 A consentendo la rotazione di 360° delle giunzioni robotiche, prevenendo l'attorcigliamento dei cavi, rotture da fatica e interruzioni intermittenti dell'alimentazione causate dal movimento ripetuto dei bracci.

Vantaggi competitivi principali

• Erogazione stabile di alta corrente da 450 A
  Il design a canale singolo soddisfa le esigenze di potenza delle operazioni di saldatura robotizzata ed è compatibile con alimentazioni AC/DC, riducendo le fluttuazioni dell'arco durante saldature prolungate per diminuire i difetti.
• Anello di bloccaggio in acciaio per montaggio antivibrazione
  L'anello di bloccaggio in acciaio rinforzato offre forte serraggio per prevenire disallineamenti e malfunzionamenti di contatto dovuti a vibrazioni meccaniche cicliche durante rotazioni lente prolungate.
• Sistema di contatti in metallo prezioso a bassa deriva
  I contatti in metallo prezioso resistono all'erosione da arco e all'ossidazione; la deriva di resistenza dinamica rimane minima su lunghi cicli, riducendo i tempi di inattività non programmati.
• Costruzione in rame H62 per efficiente dissipazione termica
  Il rame H62 offre alta conduttività elettrica e dissipazione termica, smaltendo il calore generato sotto carichi di alta corrente sostenuta per prevenire il surriscaldamento interno.
• Progettazione industriale resistente all'ambiente
  Funziona da -30°C a +80°C con umidità ambiente < 70% RH. La protezione IP51 protegge gli interni da polvere di officina, fumi di saldatura e schizzi leggeri. La classificazione di 6 rpm corrisponde ai posizionatori e alle giunzioni rotanti a bassa velocità.
• Foro passante da 50 mm con ampio spazio
  Il foro centrale ampliato lascia spazio per instradare cavi e tubazioni all'interno dei bracci robotici, semplificando l'installazione in sito.

Scenari di applicazione comuni

• Conduzione di potenza rotativa principale per articolazioni di robot di saldatura multi-asse
• Trasmissione di potenza per posizionatori di saldatura rotanti a bassa velocità
• Alimentazione per supporti rotanti su linee di saldatura automatizzate
• Connessione di potenza rotativa su piastre rotanti di manipolatori di saldatura industriali pesanti

Impegno di qualità di fabbrica e personalizzazione
Ogni anello collettore finito è sottoposto a rigorose ispezioni pre-consegna che includono cicli di carico ad alta corrente, controlli di resistenza dinamica, prove di tensione dielettrica e valutazione di resistenza alla rotazione. È supportata la personalizzazione delle dimensioni dell'anello di bloccaggio, della disposizione dei fori di montaggio e degli upgrade di tenuta per adattarsi ai vincoli di installazione specifici del sito. Rapporti di ispezione formali disponibili su richiesta.

Specifiche tecniche

• Modello: DHK050 series
• Foro interno: 50 mm
• Circuiti: 1
• Corrente nominale: 450 A
• Compatibilità tensione: 0~380 V AC/DC
• Materiale corpo principale: rame H62
• Anello di bloccaggio: acciaio (rinforzato)
• Materiale contatti: contatti in metallo prezioso
• Variazione di resistenza dinamica: < 10 mΩ
• Velocità massima di rotazione: 6 rpm (bassa velocità)
• Protezione ingresso: IP51
• Intervallo di temperatura di esercizio: -30°C a +80°C
• Umidità ambiente: < 70% RH
• Controlli tipici: cicli di carico ad alta corrente, test di resistenza dinamica, prova di tenuta dielettrica, resistenza alla rotazione
• Personalizzazione: specifiche anello di bloccaggio, disposizione fori di montaggio, upgrade sigillatura
