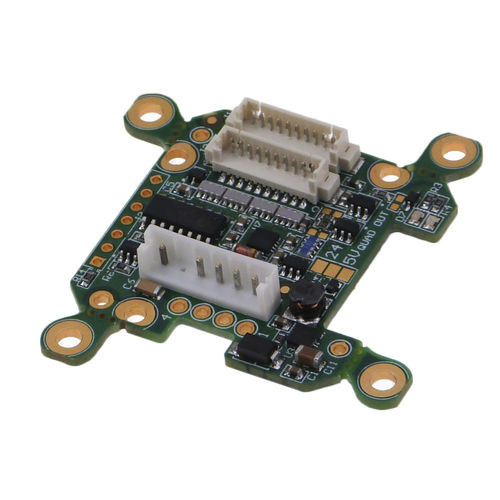

Circuito stampato per encoder di uso generale che può essere montato su tutti i tipi di motori passo-passo o servomotori. Encoder incrementale o assoluto multigiro con segnali incrementali ABZ o interfaccia SSI o BISS. Risoluzione da 128 a 65536 cnt/giro. Può essere utilizzato insieme al controllore per motori passo-passo JVL SMC66 o SMC85 in funzionamento ad anello chiuso.
Caratteristiche Encoder incrementale:
- A+,A-,B+-,B-,B-,Z+,Z- segnale 5V o 24V RS422
- Risoluzione 128, 256, 512, 1024, 2048, 4096, 8192, 16384 cnt/rev. Programmati in fabbrica
- Fino a 16 bit Risoluzione interpolata 32768, 65536 cnt/rev. Programmati in fabbrica.
- Risoluzione assoluta di 0,02° (14 bit / 360° fino a 10000 rpm)
- Nessuna latenza si traduce in una precisione molto elevata e nessun ritardo
- Controllo auto-guadagno monitorato, calibrazione fine opzionale per la compensazione del disallineamento
- Ricetrasmettitore RS422 integrato fino a 10 Mbit/s
- Alimentazione e segnali da 5V a 30V. Possibile anche l'alimentazione a 24V e l'uscita a 5V
- OTP programma una tantum in grado da JVL. Opzionale può OEM acquistare attrezzature di programmazione
- Segnali SIN+-/COS+- opzionali. Uscite sin/cos limitate in corrente differenziale (da 1 Vpp a 100 Ω)
- Compatibile con i profili BISS-C (BP1, BP3) e SSI
- Monitoraggio del sistema tramite bit di errore/avviso BiSS (perdita di magnete)
- Lavorare con magneti da 4 e 6 mm
- 1 connettore con segnali ABZ incrementali e 1 connettore con BISS/SSI
- Opzionale funzionamento SPI
- Temperatura di funzionamento da -40 a 105°C
- PCB opzionale rivestito o potenziato per un'elevata resistenza alla polvere, ai liquidi e all'umidità
Dotato di encoder assoluto multigiro:
- Stessa funzione dell'encoder incrementale
- Encoder assoluto multigiro opzionale con batteria interna o esterna fino a 15 anni di durata
- Segnali assoluti multigiro su BISS, SSI o SPI
---
