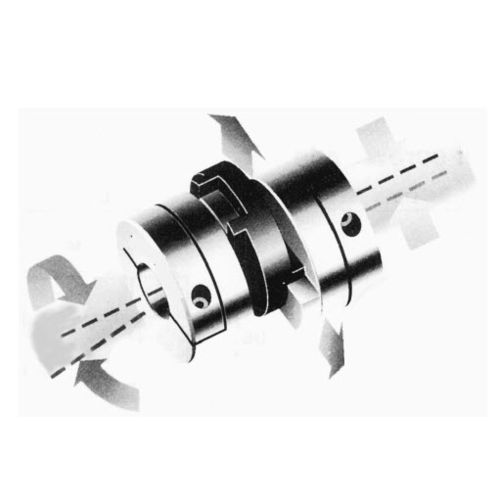

Giunto flessibile KOB series
con misura di coppiacompattocon flangia

giunto flessibile
giunto flessibile
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
flessibile
Altre caratteristiche
con misura di coppia, compatto
Fissaggio
con flangia
Coppia

Min.: 3,4 Nm
(2,5077 ft.lb)

Max.: 95 Nm
(70,0684 ft.lb)

Velocità di rotazione

3.000 rpm
(18.849,56 rad.min-1)

Descrizione

Questi giunti flessibili e molto robusti sono composti da solo 3 parti e sono destinati ad un funzionamento non continuo. Offrono un funzionamento a gioco zero, un'elevata rigidità torsionale e sono facili da montare anche in installazioni difficili. Le applicazioni tipiche sono nel controllo del movimento, ad esempio nei sistemi di posizionamento, nei sistemi di trasporto, nei sistemi ottici, ecc. Una caratteristica principale di questi accoppiamenti è la capacità di assorbire lo spostamento radiale senza piegarsi. Poiché non vi è alcuna forza persistente dovuta alla flessione, il carico del cuscinetto è basso. La coppia viene trasmessa da un disco stampato "flottante" che assorbe le deformazioni. Allo stesso tempo agisce come un fusibile di sicurezza meccanico. In caso di grave sovraccarico, il disco si rompe, fratturandosi in modo pulito, e quindi fornisce un certo grado di protezione al personale ed ai macchinari. Il disco è facile da sostituire e l'intera costruzione, in cui le parti possono essere estratte l'una dall'altra, consente lo smontaggio senza rimuovere i dischi di trascinamento dagli assi. Questi accoppiamenti richiedono che entrambi gli assi abbiano un supporto sufficiente. Non devono essere utilizzati su assi lunghi non supportati e non devono essere utilizzati in coppia con un asse intermedio non supportato.

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.
