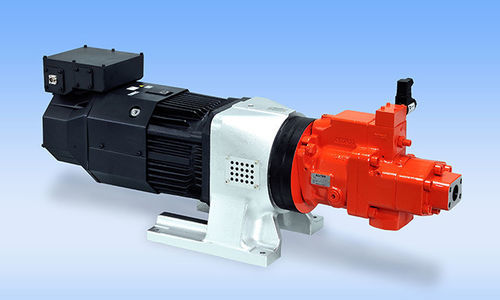

Controllore per pompa a pistone ECO SERVO

volumetricoper la gestione di pompea velocità regolabile

Overview
Il sistema di controllo a velocità variabile ECO SERVO garantisce il controllo preciso della rotazione e della portata per pompe a pistone ad alta pressione e grande portata. Basato sull'esperienza Kawasaki, consente una regolazione accurata del flusso e della pressione, favorendo il risparmio energetico e una riduzione del rumore degli attuatori.

Features

• Progettato per pompe a pistone KAWASAKI (serie K3VL, K7VG). Pressione di picco: 35 MPa; portata massima fino a 600 L/min (corsa pompa 500 cm3 disponibile).
• Adatto a circuiti aperti e chiusi; pompe standard per circuiti aperti e pompe speciali con valvola di aspirazione per circuiti chiusi reversibili ad alta pressione.
• Utilizza una pompa a cilindrata variabile con due impostazioni per ridurre la coppia richiesta e la potenza del motore necessaria.
• Compatibile con azionamenti servo e inverter.
• Abbinato al controller dedicato ECO SERVO, consente il controllo ad alta precisione di posizione, pressione e portata.

Specifications

• Cilindrate della pompa (cm3): 22, 45, 80, 140, 200, 500 (500 cm3 disponibile singolarmente).
• Azionamento inverter — potenza motore (kW): 7,5; 11; 22; 30; 30; 37; 45; 55; 75; 90; coppie nominali e massime disponibili per selezione.
• Azionamento servo — potenza motore (kW): 5; 7; 7; 11; 11; 15; 37; 45; 45; 55; valori di coppia nominale e massima variabili per modello.
• Pressione pompa — esercizio max: 32 MPa; picco: 35 MPa.
• Velocità max: tipicamente 2.000 min-1 (circuito aperto) / 1.800 min-1 (circuito chiuso), a seconda della configurazione.
• Fluido idraulico: fluido idraulico antiusura.
• Tensione/frequenza di alimentazione: 200–230 V, 380–480 V, 50/60 Hz.

Notes

• *1 Per combinazioni di cilindrata della pompa e potenza del motore non elencate, contattare Kawasaki.
• *2 La velocità nominale del motore è 1500 min-1 (2000 min-1 solo quando l'azionamento servo è classificato a 5 kW o 7 kW).
• *3 I valori di coppia massima sono valori a breve termine; selezionare gli azionamenti in modo che la coppia effettiva per ciclo sia inferiore alla coppia nominale.
• *4 La velocità massima può essere limitata dalle condizioni di utilizzo e dal ciclo di servizio.
• *5 Per fluidi idraulici diversi da quelli specificati, contattare Kawasaki per supporto tecnico.
• *6 La cilindrata 500 cm3 è disponibile come opzione individuale; consultare Kawasaki per questa capacità.

Benefits

• Risparmio energetico tramite ottimizzazione della velocità e della cilindrata della pompa.
• Maggiore controllabilità di posizione, pressione e portata per applicazioni industriali di precisione.
• Manutenzione e integrazione del sistema semplificate con le opzioni di controller dedicate.

Applications

• Macchine per materie plastiche e pressofusione
• Macchine presse
• Impianti di lavorazione dei metalli
• Macchine marine e oceaniche

Technical specifications

• Famiglia / modello: ECO SERVO
• Serie pompe: KAWASAKI K3VL, K7VG
• Pressione di picco: 35 MPa; pressione max di esercizio: 32 MPa
• Portata max: fino a 600 L/min (con pompa 500 cm3)
• Cilindrate coperte: 22, 45, 80, 140, 200, 500 cm3
• Compatibilità di azionamento: inverter e servo; pompa a cilindrata variabile con due impostazioni
• Fluido idraulico: fluido idraulico antiusura
• Tensione/frequenza: 200–230 V, 380–480 V, 50/60 Hz
• Velocità max: fino a 2.000 min-1 (circuito aperto) / 1.800 min-1 (circuito chiuso) a seconda della configurazione
