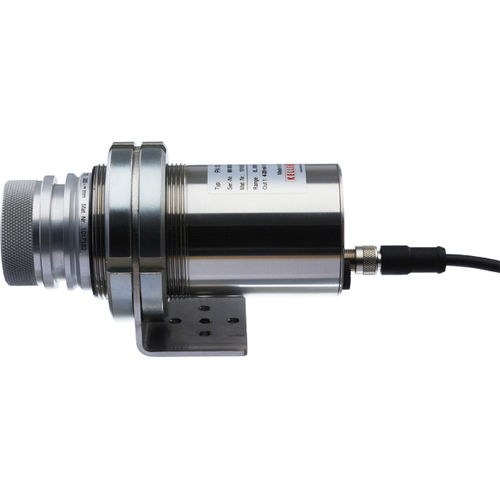

Pirometro bicolore CellaTemp® PA 40

con display LEDcon puntatore laserRS485

Panoramica
Il CellaTemp® PA 40 è un pirometro digitale a due colori per misurazioni senza contatto della temperatura da 500 a 3.000 °C. Il metodo a due colori riduce la sensibilità alle interferenze dovute a polvere, vapore, finestre protettive sporche e variazioni della superficie target rispetto ai pirometri monocromatici. Le opzioni di puntamento includono visione attraverso l'obiettivo, luce pilota laser e modulo videocamera opzionale per un allineamento preciso.

Caratteristiche principali

• Campi di misura: 500 a 3.000 °C (più segmenti)
• Ottiche intercambiabili focalizzabili per la regolazione esatta della distanza di misura
• Ottiche di precisione antiriflesso a banda larga e lunghezze d'onda corte
• Display LED leggibile a distanza e due LED di stato
• Uscita di corrente di test per diagnosi
• Uscite standard: analogica (0(4)-20 mA) e interfaccia USB / RS 485

Dati tecnici (selezione)
Sensore: doppio fotodiodo
Gamma spettrale: 0,95 / 1,05 µm
Tempo di risposta t98: dipende dalla gamma — vedere scheda tecnica (≤ 10–20 ms tipico)
Incertezza di misura: 1 % della lettura della temperatura
Ripetibilità: 2 K
Coefficiente di temperatura: 0,05 %/K
Risoluzione (uscita corrente): 0,2 K + 0,03 % della gamma selezionata
Risoluzione (interfaccia): 0,1 K
Risoluzione (display): 1 K

Varianti ottiche / Lenti
Gamma 500–1400 °C: F50 PZ 20.08, messa a fuoco 0,3 m – ∞
Gamma 650–1700, 750–2400 e 850–3000 °C: obiettivo standard PZ 20.01 messa a fuoco 0,4 m – ∞; close-up PZ 20.03 messa a fuoco 0,2–0,4 m; grandangolo PZ 20.05 messa a fuoco 0,2 m – ∞; tele PZ 20.06 messa a fuoco 1,2 m – ∞; tele II PA 20.06 messa a fuoco 0,6 m – ∞; aggiuntivo per 850–3000 °C: macro PA 40.01 messa a fuoco 0,086–0,115 m

Elettrico / Interfaccia
Uscita analogica: 0(4)–20 mA lineare, commutabile, scalabile (≤ 500 Ω)
Ingresso analogico: 0–10 V
Uscite di commutazione: 2 × open collector 24 V DC, ≤ 30 mA
Ingressi di commutazione: 2 × fino a 24 V
Interfacce: USB, RS 485
Alimentazione: 24 V DC (+10 % / -20 %), consumo ≤ 175 mA

Telecamera / Puntamento
Uscita video (opzione videocamera): composito PAL, 1 Vpp, 75 Ω
Puntamento: attraverso l'obiettivo, luce pilota laser, modulo videocamera

Parametri regolabili e funzioni

• Selezione campo di misura e scala
• Filtro di smussamento, modalità memoria, tempo di mantenimento
• Emissività, trasmittanza, compensazione della radiazione riflessa
• Soglie di allarme e modalità operative
• Funzione ATD (rilevamento automatico della temperatura) e linearizzazione (opzionale)
• Funzioni di simulazione e diagnostica; unità °C/°F

Meccanica & ambiente
Connessione: M12 8 pin
Temperatura ambiente: 0–65 °C; stoccaggio: -20–+80 °C
Umidità: ≤ 95 % UR, senza condensa
Dimensioni: Ø 65 mm × 220 mm (max. 277 mm)
Custodia: acciaio inossidabile V2A (1.4305); grado di protezione: IP65
Peso: circa 0,9 kg

Contenuto della fornitura

• Pirometro CellaTemp® PA 40
• Cavo di collegamento VK 02/A (5 m)
• Cavo video VK 02/F (5 m) per modello con videocamera
• Cavo USB VK 11/D (1,8 m)
• Software CellaView e manuale breve

Software
Software CellaView per configurazione e diagnostica.

Note
Sono disponibili più versioni di ottiche, accessori e opzioni di montaggio per adattare il PA 40 a diverse distanze di misura e dimensioni del bersaglio.
