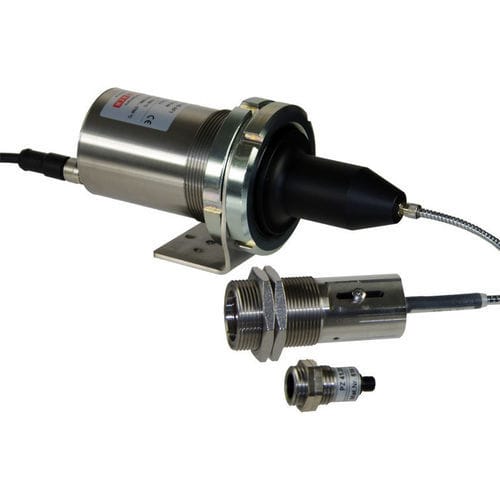

Pirometro bicolore CellaTemp® PA 61

elettronico°CUSB

Descrizione del prodotto:
Il CellaTemp® PA 61 è un pirometro digitale a due colori con testa di misura ottica separata e cavo in fibra ottica per misure di temperatura senza contatto in ambienti industriali. È progettato per temperature fra 375 e 1.200 °C ed è indicato quando interferenze elettromagnetiche o spazi ristretti richiedono una testa ottica remota.

Caratteristiche principali:

• Campo di misura: 375–1.200 °C
• Ottiche intercambiabili focalizzabili per regolare con precisione la distanza di misura
• Ottica di precisione antiriflesso a banda larga
• Corte lunghezze d'onda di misura (1,5 / 1,9 µm)
• Display LED leggibile a distanza
• Uscita di corrente di test per funzione diagnostica
• Uscita analogica e interfaccia USB/RS-485 di serie
• Testa di misura e cavo in fibra resistenti al calore fino a 250 °C

Proprietà / Versioni (sintesi):
Campo di misura: 375 - 1200 °C
Distanza di messa a fuoco: 0,12 m - ∞
Opzione puntamento (esempio): luce pilota laser
Esempio versione: CellaTemp PA 61 AF 21 (testa di misura PA 41.05, messa a fuoco 0,12 m - ∞)
Forma del campo di misura: rotonda
Rapporto distanza/spot: 40 : 1
Principio di misura: a due colori

Dati tecnici (parametri di misura):
Campo di misura: 375 - 1200 °C
Sensore: doppio fotodiodo
Gamma spettrale: 1,5 / 1,9 µm
Tempo di risposta t98: ≤ 30 ms
Incertezza di misura: 1,5 % della lettura [°C]
Ripetibilità: 3 K
Coefficiente di temperatura: 0,05 %/K
Risoluzione uscita corrente: 0,2 K + 0,03 % del range selezionato
Risoluzione interfaccia: 0,1 K
Risoluzione display: 1 K

Varianti ottiche:
Teste di misura: PA 41.05 (M16): messa a fuoco 0,12 m - ∞

Parametri elettrici:

• Uscita analogica: 0(4) - 20 mA, lineare, commutabile, scalabile (resistenza ≤ 500 Ω)
• Uscite di commutazione: 2 x open collector 24 V DC, ≤ 30 mA
• Ingressi di commutazione: 2 x fino a 24 V
• Interfaccia: USB, RS-485
• Alimentazione: 24 V DC (+10 % / -20 %), assorbimento ≤ 175 mA

Funzionalità:

• Puntamento: luce pilota laser
• Display: LED rosso a 4 cifre, altezza cifre 8 mm
• Spia di stato: 2 LED
• Comandi: 3 pulsanti

Parametri generali:
Connessione: filettatura M12 a 8 poli
Temperatura ambiente: elettronica 0 - 65 °C; testa di misura fino a 250 °C
Temperatura di stoccaggio: -20 - +80 °C
Umidità ammessa: 95 % UR max. (senza condensa)
Involucro: acciaio inossidabile V2A (1.4305)
Classe di protezione: IP65 (DIN 40050)
Peso: ca. 0,9 kg

Parametri regolabili (selezione):

• Campo di misura e selezione canale (due colori, singolo-colore 1 o 2)
• Emissività e trasmittanza
• Compensazione della radiazione ambientale riflessa
• Filtro di smussamento e modalità memoria
• Soglie e modalità di allarme
• Parametri funzione ATD e linearizzazione
• Simulazione corrente/temperatura; unità °C/°F

Funzioni:

• Segnale di sovratemperatura: uscita analogica > 20,5 mA se temperatura interna > 80 °C
• Funzione service: simulazione di un valore misurato o di un segnale di corrente

Contenuto della fornitura:

• Pirometro CellaTemp PA
• Cavo di collegamento VK 02/A (5 m)
• Testa di misura
• Cavo USB VK 11/D (1,8 m)
• Software CellaView
• Manuale breve

Software:
Software di configurazione e diagnostica CellaView

Specifiche:

• Modello: CellaTemp® PA 61
• Campo di misura: 375 - 1.200 °C
• Gamma spettrale: 1,5 / 1,9 µm
• Tempo di risposta (t98): ≤ 30 ms
• Precisione: 1,5 % della lettura
• Ripetibilità: 3 K
• Rapporto distanza/spot: 40 : 1
• Forma campo di misura: rotonda
• Interfaccia: USB e RS-485
• Uscita analogica: 0(4) - 20 mA, lineare, commutabile
• Alimentazione: 24 V DC (+10 % / -20 %)
• Temperatura di esercizio: elettronica 0 - 65 °C; testa fino a 250 °C
• Classe di protezione: IP65
• Involucro: acciaio inox V2A (1.4305)
• Display: LED rosso 4 cifre (8 mm)
• Peso: ca. 0,9 kg
