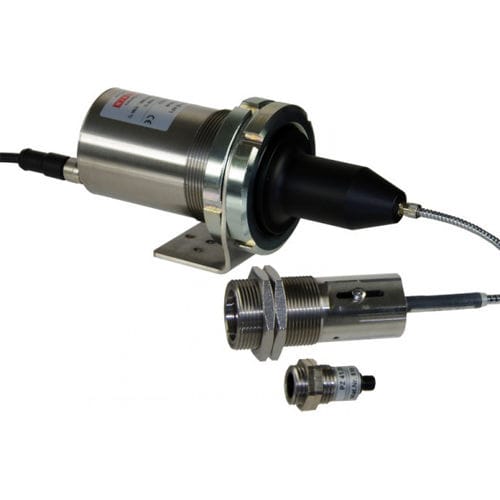

Pirometro digitale CellaTemp® PA 21

°CRS485USB

Panoramica
Il CellaTemp PA 21 è un pirometro digitale a fibra ottica per misure senza contatto di temperature da 300 a 2000 °C (disponibile anche in 450–2500 °C). Lo strumento è dotato di una testa di misura ottica separata collegata tramite cavo a fibra ottica, rendendo testa e cavo insensibili alle interferenze elettromagnetiche e consentendo l'impiego della testa a temperature ambiente fino a 250 °C senza raffreddamento. La versione con testa separata è indicata per spazi ristretti o punti difficili da raggiungere.

Caratteristiche principali

• Campo di misura: 300–2000 °C (opzione 450–2500 °C)
• Ottiche intercambiabili focalizzabili per regolare con precisione la distanza di misura
• Ottiche di precisione antiriflesso a banda larga e lunghezze d'onda di misura ridotte
• Display LED leggibile a distanza (4 cifre, altezza cifra 8 mm)
• Uscita di corrente di prova per diagnostica; uscita analogica e interfaccia USB/RS485 di serie
• Testa di misura e cavo in fibra resistenti al calore fino a 250 °C senza raffreddamento
• Custodia in acciaio inox, grado di protezione IP65

Versioni / Opzioni (sintesi)
Versioni disponibili: AF 11, AF 21, AF 22, AF 901. Esempio mostrato: campo 450–2500 °C (opzione AF 901).

Campo di misura / esempi
Distanza di misura (mm) - Diametro del campo di misura (mm): 0.00 - 21.50; 8.00 - 20.68; 16.00 - 19.87; 24.00 - 19.05; 32.00 - 18.24; 40.00 - 17.42; 48.00 - 16.61; 56.00 - 15.79; 64.00 - 14.98; 72.00 - 14.16; 80.00 - 13.34; 88.00 - 12.53; 96.00 - 11.71; 104.00 - 10.90; 112.00 - 10.08; 120.00 - 9.27; 128.00 - 8.45; 136.00 - 7.64; 144.00 - 6.82; 152.00 - 6.00; 160.00 - 5.19; 168.00 - 4.37; 176.00 - 3.56; 184.00 - 2.74; 192.00 - 1.93; 200.00 - 1.11

Contenuto della fornitura (standard)

• Pirometro CellaTemp PA (unità elettronica)
• Cavo di collegamento VK 02/A (5 m)
• Testa di misura (tipo a seconda della versione)
• Cavo USB VK 11/D (1,8 m)
• Software: CellaView
• Manuale breve
• Nota: il cavo in fibra ottica deve essere ordinato separatamente

Software
CellaView per configurazione e valutazione dei dati

Specifiche tecniche

• Campo di misura: 300–2500 °C in diversi segmenti (es. tipici: 300–2000 °C; 450–2500 °C)
• Sensore: fotodiodo; gamma spettrale: 1.1–1.7 µm
• Tempo di risposta t98: ≤50 ms (segmento inferiore), ≤2 ms (a temperature più elevate secondo variante)
• Incertezza di misura: 0,75% della lettura, min. 4 K; ripetibilità 2 K
• Uscita analogica: 0(4)–20 mA lineare, scalabile; ingresso analogico: 0–10 V
• Uscite di commutazione: 2 x open collector 24 V DC; ingressi di commutazione: 2 x fino a 24 V
• Interfacce: USB e RS485
• Alimentazione: 24 V DC +10% / -20%, assorbimento ≤175 mA
• Opzione puntatore: luce pilota laser (opzionale)
• Display: LED rosso 4 cifre (altezza cifra 8 mm); stato: 2 LED; comandi: 3 pulsanti
• Connessione: connettore M12 filettato a 8 poli
• Temperatura ambiente: elettronica 0–65 °C; testa e cavo fibra resistenti fino a 250 °C senza raffreddamento
• Temperatura di stoccaggio: -20 a +80 °C; umidità ammissibile: 95% r.H. max. (senza condensa)
• Dimensioni: unità elettronica Ø 65 mm x 187 mm; custodia acciaio inox V2A; grado di protezione IP65; peso ca. 0,9 kg
• Principio di misura: monocolore; funzioni: regolazione emissività/trasmittanza, filtraggio, allarmi, simulazione e diagnostica
