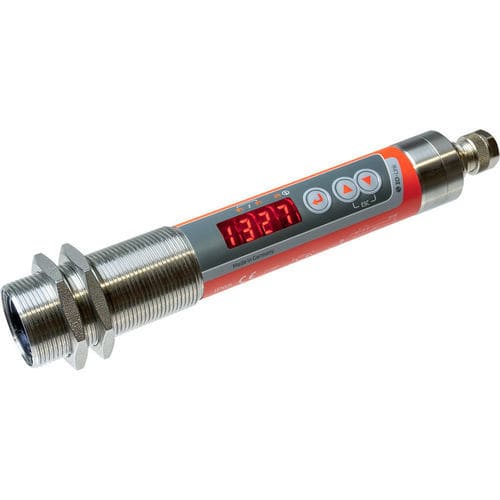

Termometro a infrarossi CellaCombustion PK 62

ad infrarossi vicinicon display LED°F

Panoramica del prodotto
Il CellaCombustion PK 62 è un pirometro a infrarossi per la misurazione senza contatto della temperatura di fiamme contenenti fuliggine in centrali a carbone e impianti di incenerimento. Utilizza il metodo bi‑colore rilevando la radiazione nel vicino infrarosso a due lunghezze d'onda e applica un algoritmo dedicato per compensare l'emissività dipendente dalla lunghezza d'onda e la densità ottica della fiamma. I dati di temperatura della fiamma supportano il controllo del burnout, la riduzione delle emissioni inquinanti e la minimizzazione della formazione di scorie sulle pareti della camera di combustione.

Funzione smart / Indicatore di vitalità
La serie CellaTemp® PK integra un indicatore di vitalità (SMART): sistema di auto‑monitoraggio che registra continuamente i dati operativi e, come parte della manutenzione preventiva, segnala il momento ottimale per controlli e calibrazioni in base alle condizioni di esercizio.

Caratteristiche principali

• Campo di misura 700 a 1700 °C
• Uscite di commutazione configurabili universalmente
• Alta risoluzione ottica grazie a lenti di precisione
• Interfaccia IO‑Link (V1.1.3)
• Tutti i parametri impostabili tramite pulsanti sul sensore o interfaccia di impianto
• 2 uscite di commutazione PNP open collector
• Montaggio semplice tramite filetto centrale M30
• Display LED rosso a 4 cifre, ben visibile

Dati tecnici - Parametri di misura
Campo di misura: 700 - 1700 °C
Sensore: doppio fotodiodo
Intervallo spettrale: 0,8 / 1,05 µm
Tempo di risposta t90: ≤ 10 ms (T > 650 °C)
Incertezza di misura: 1 % della lettura [°C]
Ripetibilità: 2 K
Coefficiente di temperatura: 0,05 %/K
Risoluzione uscita corrente: 0,1 K + 0,005 % della scala selezionata
Risoluzione interfaccia: 0,1 K
Risoluzione display: 1 K

Dati tecnici - Parametri elettrici
Uscita analogica: 0(4)–20 mA, lineare, scalabile
Resistenza (analogica): ≤ 500 Ω
Uscite di commutazione: 2 x PNP open collector 24 V DC, 150 mA max ciascuna
Ingresso test: 10–34 V DC (secondo IEC 61131‑2)
Interfaccia: IO‑Link V1.1.3
Alimentazione: 18–32 V DC
Assorbimento: ≤ 50 mA a 24 V DC

Dati tecnici - Caratteristiche
Display: 4 cifre LED rosso, altezza cifra 8 mm
Indicatore di stato: 3 x LED
Elementi di controllo: 3 pulsanti

Dati tecnici - Parametri generali
Connessione: M12, 5 poli (A‑coding)
Temperatura ambiente: 0 - 65 °C
Temperatura di stoccaggio: -20 - +80 °C
Umidità ammissibile: ≤ 95 % U.R. senza condensa
Dimensioni: Ø 30 x 210 mm (senza connettore)
Custodia: Acciaio inox V2A (1.4305)
Classe di protezione: IP 65 (DIN 40050)
Peso: circa 0,4 kg

Dati tecnici - Parametri regolabili
Scala uscita analogica (0/4–20 mA), correzione rapporto, compensazione vetro protettivo, tempo di smorzamento/costante di tempo, tempo di mantenimento valore massimo, modalità di funzionamento/sorgente, punto di commutazione e ritardo, correzione temperatura per punti di interpolazione (X/Y), indicatore di vitalità, parametri di servizio, reset ai valori di fabbrica, blocco tasti, opzioni display, unità °C/°F, simulazione temperatura

Dati tecnici - Funzioni
Segnale di sovratemperatura (temp. interna > 75 °C), funzione service (simulazione valore misurato), DTD (Discontinuous Temperature Detection) per processi intermittenti, funzioni diagnostiche (inversione polarità, sovraccarico, tensione errata), protezione inversione polarità su alimentazione/analogico/uscite di commutazione

Contenuto della fornitura
Pirometro a infrarossi CellaCombustion PK, manuale breve, 2 dadi di fissaggio

Software
SW 50 (software IO‑Link)

Note
Dimensione tipica del bersaglio a 1,5 m di focale: 21 mm. Codice articolo: 1125231.

Specifiche tecniche

• Modello: CellaCombustion PK 62
• Campo di misura: 700 - 1700 °C
• Intervallo spettrale: 0,8 / 1,05 µm
• Tempo di risposta (t90): ≤ 10 ms (T > 650 °C)
• Incertezza di misura: 1 % della lettura
• Ripetibilità: 2 K
• Dimensione punto: 21 mm (distanza focale 1,5 m)
• Principio di misura: bi‑colore
• Uscita analogica: 0(4)–20 mA (scalabile)
• Uscite di commutazione: 2 x PNP open collector (24 V DC, 150 mA max)
• Interfaccia: IO‑Link V1.1.3
• Alimentazione: 18–32 V DC
• Display: LED rosso 4 cifre
• Custodia: Acciaio inox V2A (1.4305)
• Classe di protezione: IP 65
• Dimensioni: Ø 30 x 210 mm
• Peso: circa 0,4 kg
• Codice articolo: 1125231
