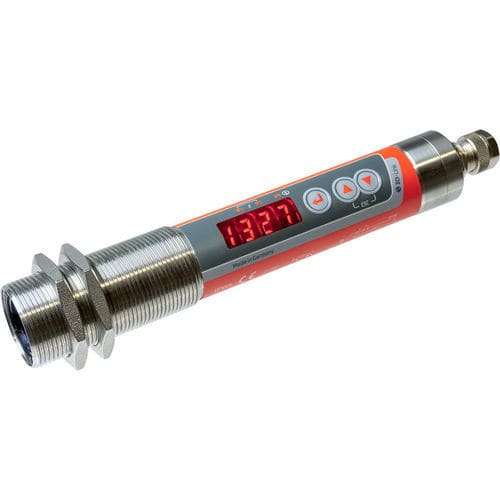

Termometro a infrarossi CellaCombustion PK 73

con sondacon display LED°C

Descrizione prodotto:
Il CellaCombustion PK 73 è un pirometro a infrarossi industriale progettato per misurare i gas di combustione caldi a una lunghezza d'onda in cui i componenti chimici del gas hanno elevata densità ottica. È destinato a grandi impianti di combustione come inceneritori, centrali termiche a carbone e forni industriali. Integra l'indicatore di vitalità CellaTemp® PK (SMART) per auto-monitoraggio, analisi e reportistica, permettendo la manutenzione predittiva segnalando i momenti ottimali per controllo e taratura in base ai dati operativi.

Caratteristiche principali:

• Campo di misura 500 - 2.500 °C
• Design compatto e campo di vista ridotto
• Uscite di commutazione configurabili (2 x PNP)
• Alta risoluzione ottica grazie a lenti di precisione
• Interfaccia IO-Link (V1.1.3)
• Parametri impostabili tramite pulsanti sul sensore o tramite interfaccia di impianto
• Montaggio semplice con filetto centrale M30
• Display LED a 4 cifre, luminoso

Dati tecnici:
Parametri di misura
Campo di misura: 500 - 2500 °C
Sensore: Termopila
Gamma spettrale: gamma CO (misura gas di combustione)
Tempo di risposta t90: ≤ 60 ms
Incertezza di misura: 1 % della lettura
Ripetibilità: 4 K
Coefficiente di temperatura: 0,04 %/K
Risoluzione uscita corrente: 0,1 K + 0,005 % del campo selezionato
Risoluzione interfaccia: 0,1 K
Risoluzione display: 1 K

Parametri elettrici
Uscita analogica: 0(4) - 20 mA lineare, commutabile, scalabile
Resistenza: ≤ 500 Ω
Uscite di commutazione: 2 x PNP Open Collector, 24 V DC, 150 mA max.
Ingresso test: 10 - 34 V DC (secondo IEC 61131-2)
Interfaccia: IO-Link V1.1.3
Alimentazione: 18 - 32 V DC
Consumo: ≤ 50 mA a 24 V DC

Funzioni e visualizzazioni
Display: LED 4 cifre rosso, altezza 8 mm
Indicatori di stato: 3 x LED
Elementi di controllo: 3 pulsanti

Parametri generali
Connessione: M12 5 poli (A-coding)
Temperatura ambiente: 0 - 65 °C
Temperatura di stoccaggio: -20 - +80 °C
Umidità ammessa: max. 95 % UR (senza condensa)
Dimensioni: Ø 30 x 210 mm (senza connettore)
Scocca: Acciaio inossidabile V2A (1.4305)
Classe di protezione: IP65
Peso: ca. 0,4 kg

Parametri regolabili
Scaling uscita analogica; emissività; trasmissione vetro protettivo; costante di tempo di smorzamento; tempo di mantenimento valore max; modalità di funzionamento, sorgente e punto di commutazione; ritardi di accensione/spegnimento; correzione temperatura per interpolazione; indicatore di vitalità; parametri di servizio; reset di fabbrica; blocco tastiera; visualizzazione temperatura o "run"; unità °C/°F; simulazione temperatura.

Funzioni
Allarme sovratemperatura (interna >75 °C); funzione test tramite pulsante o ingresso test; funzione service (simulazione valore); diagnostica (inversione polarità, sovraccarico, alimentazione errata); protezione contro inversione polarità.

Contenuto della fornitura
Pirometro infrarossi CellaCombustion PK 73; manuale breve; 2 dadi di fissaggio

Software
SW 50

Campo di misura / esempi ottici
Diametro target tipico a 0,4 m: 7,00 mm (es. PK 73 BF 1)
Esempi distanza di misura — diametro campo :
0,00 mm — 18,20 mm
16,00 mm — 17,75 mm
32,00 mm — 17,30 mm
...
400,00 mm — 7,00 mm

Specifiche tecniche:

• Campo di misura: 500 - 2500 °C
• Tipo sensore: Termopila
• Sensibilità spettrale: gamma CO
• Tempo di risposta: ≤ 60 ms
• Incertezza: 1 % della lettura
• Interfaccia: IO-Link V1.1.3
• Uscita analogica: 0(4) - 20 mA
• Uscite di commutazione: 2 x PNP Open Collector
• Alimentazione: 18 - 32 V DC
• Display: LED 4 cifre rosso
• Classe di protezione: IP65
• Scocca: Acciaio inox V2A
• Dimensioni: Ø 30 x 210 mm
• Peso: ca. 0,4 kg
