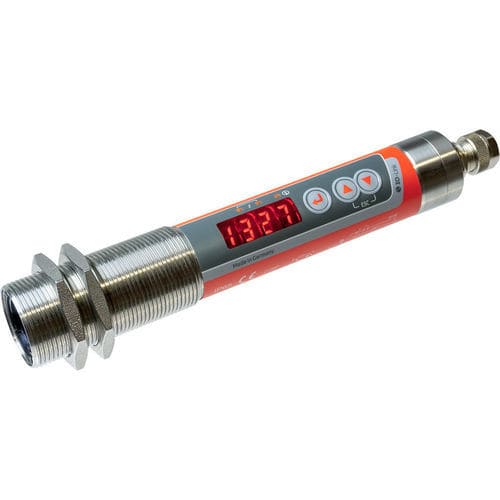

Termometro a infrarossi CellaCombustion PK 72

monocromaticocon display LED°C

Descrizione del prodotto:
Il CellaCombustion PK 72 esegue misure di temperatura senza contatto su una lunghezza d'onda in cui i gas di combustione carboniosi caldi presentano elevata densità ottica e buone proprietà radiative. Lo strumento è progettato per misurare la temperatura dei gas di combustione in caldaie a gas e piccoli sistemi di combustione ed è adatto anche a impianti di maggiore dimensione come centrali a carbone, impianti a biomassa e inceneritori. La serie CellaTemp® PK include un indicatore di vitalità (SMART) per auto‑monitoraggio, analisi e reporting continuo. Il monitor di vitalità registra i dati operativi rilevanti per supportare la manutenzione preventiva e può segnalare autonomamente i momenti ottimali per controlli e tarature in base alle condizioni operative.

Caratteristiche speciali:

• Campo di misura 400 a 2000 °C
• Design piccolo e compatto
• Uscite di commutazione configurabili universalmente
• Elevata risoluzione ottica grazie a lenti di precisione
• Interfaccia IO‑Link
• Tutti i parametri regolabili tramite pulsanti sul sensore o interfaccia di controllo
• 2 × uscite di commutazione PNP open collector
• Montaggio molto semplice tramite filettatura centrale M30
• Display LED grande e ad alta visibilità

Versione / dati chiave del prodotto:
Versione: CellaCombustion PK 72 BF 1
Campo di misura: 400 - 2000 °C
Dimensione bersaglio: 7 mm
Distanza di messa a fuoco: 0,4 m
Forma del campo di misura: rotonda
Principio di misura: monocromatico

Dati tecnici (sintesi):

• Campo di misura: 400 - 2000 °C
• Sensore: termopila
• Gamma spettrale: banda CO2
• Tempo di risposta t90: ≤ 60 ms
• Incertezza di misura: 1 % della lettura [°C]
• Ripetibilità: 4 K
• Coefficiente di temperatura: 0,04 %/K
• Risoluzione uscita corrente: 0,1 K + 0,005 % della scala selezionata
• Risoluzione interfaccia: 0,1 K
• Risoluzione display: 1 K

Parametri elettrici (sintesi):

• Uscita analogica: 0(4) - 20 mA lineare, commutabile, scalabile
• Resistenza: ≤ 500 Ω
• Uscita di commutazione: 2 × PNP Open Collector 24 V DC, 2 × 150 mA max.
• Ingresso test: 10 - 34 V DC (secondo IEC 61131‑2)
• Interfaccia: IO‑Link V1.1.3
• Alimentazione: 18 - 32 V DC
• Assorbimento: ≤ 50 mA a 24 V DC

Caratteristiche (sintesi):

• Display: LED rosso a 4 cifre, altezza cifra 8 mm
• Indicazione stato: 3 × LED
• Elementi di controllo: 3 pulsanti

Parametri generali (sintesi):

• Connessione: filettatura M12, connettore 5 poli (codifica A)
• Temperatura ambiente: 0 - 65 °C
• Temperatura di stoccaggio: -20 - +80 °C
• Umidità ammessa: 95 % UR max. (senza condensazione)
• Dimensioni: Ø 30 × 210 mm (senza connettore)
• Involucro: acciaio inossidabile V2A (1.4305)
• Classe di protezione: IP 65 secondo DIN 40050
• Peso: circa 0,4 kg

Parametri regolabili (esempi):

• Scala dell'uscita analogica 0/4 - 20 mA
• Regolazione rapida dell'emissività
• Trasmissione del vetro di protezione
• Costante di tempo di smorzamento
• Tempo di mantenimento della memoria del valore massimo
• Modalità di funzionamento, sorgente e punto di commutazione, ritardi di inserimento/spegnimento dei contatti
• Correzione della temperatura tramite punti di interpolazione (coppie X/Y)
• Impostazioni indicatore di vitalità
• Parametri di servizio, ripristino ai valori di fabbrica, blocco tastiera, opzioni di visualizzazione, °C/°F, simulazione temperatura

Funzioni (sintesi):

• Segnale di sovratemperatura: indicazione per temperatura interna > 75 °C
• Funzione test tramite pulsante o ingresso di test
• Funzione servizio: simulazione di un valore misurato
• Funzione diagnostica: indica inversione di polarità, sovraccarico e alimentazione errata
• Protezione contro inversione di polarità per alimentazione, uscita analogica e uscite di commutazione

Contenuto della fornitura:

• Termometro a infrarossi CellaCombustion PK
• Manuale breve
• 2 dadi di fissaggio

Software:

• SW 50
