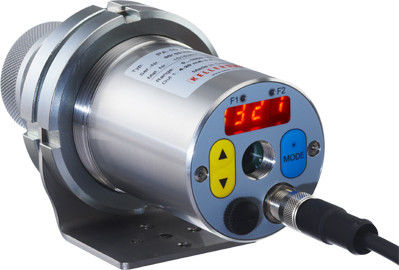

Pirometro bicolore CellaCrystal PA 44

monocromaticocon display LED°C

Descrizione:
Il CellaCrystal PA 44 è un pirimetro ottico bicolore (rapporto) sviluppato per la misura della temperatura durante la crescita dei cristalli. La taratura è adattata alla produzione di cristalli. La valutazione ibrida del segnale fornisce una risoluzione costante e elevata di < 0,1 K su tutto il campo di misura e il progetto del sensore assicura un'elevata stabilità a lungo termine. L'allineamento al punto di misura è possibile tramite puntamento attraverso l'obiettivo, puntatore laser o videocamera integrata.

Caratteristiche principali:

• Campo di misura 750–3.000 °C
• Varianti di taratura ottimizzate per produzione di cristalli di silicio (PA 44 AF 4 / AF 5) e per carburo di silicio (PA 44 AF 7)
• Valutazione ibrida del segnale per alta risoluzione metrologica
• Elevata stabilità a lungo termine grazie al minimo auto-riscaldamento
• Ottica focalizzabile per regolazione precisa della distanza di misura
• Interfacce standard: uscita analogica e USB/RS-485 (IO-Link su modelli selezionati)

Versioni / Modelli selezionati:

• CellaCrystal PA 44 AF 4
• CellaCrystal PA 44 AF 5
• CellaCrystal PA 44 AF 7
• CellaCrystal PA 44 AF 9

Campo di misura (distanza vs diametro del campo):

• 0,00 mm | 18,00 mm
• 16,00 mm | 17,39 mm
• 32,00 mm | 16,77 mm
• 48,00 mm | 16,16 mm
• 64,00 mm | 15,55 mm
• 80,00 mm | 14,93 mm
• 96,00 mm | 14,32 mm
• 112,00 mm | 13,71 mm
• 128,00 mm | 13,09 mm
• 144,00 mm | 12,48 mm
• 160,00 mm | 11,87 mm
• 176,00 mm | 11,25 mm
• 192,00 mm | 10,64 mm
• 208,00 mm | 10,03 mm
• 224,00 mm | 9,41 mm
• 240,00 mm | 8,80 mm
• 256,00 mm | 8,19 mm
• 272,00 mm | 7,57 mm
• 288,00 mm | 6,96 mm
• 304,00 mm | 6,35 mm
• 320,00 mm | 5,73 mm
• 336,00 mm | 5,12 mm
• 352,00 mm | 4,51 mm
• 368,00 mm | 3,89 mm
• 384,00 mm | 3,28 mm
• 400,00 mm | 2,67 mm

Specifiche tecniche:

• Campo di misura: 750–3000 °C in sottointervalli (diverse versioni AF)
• Principio di misura: pirimetro bicolore (rapporto)
• Sensore: doppio fotodiodo
• Gamma spettrale: 0,95 / 1,05 µm
• Tempo di risposta t98: ≤ 10 ms (varia per sottointervallo)
• Incertezza di misura: 750–850 °C: 6 K; 850–1.500 °C: 0,35 % della lettura + 2 K; 1.500–2.400 °C: 0,5 % + 2 K; 2.400–3.000 °C: 1 % + 2 K
• Ripetibilità: 2 K
• Coefficiente di temperatura: 0,05 %/K
• Risoluzione uscita corrente: 0,2 K + 0,03 % del range selezionato; risoluzione interfaccia: 0,1 K; risoluzione display: 1 K
• Obiettivi / varianti ottiche: PZ 20.01 standard (0,4 m–∞), PZ 20.03 close-up (0,2–0,4 m), PZ 20.06 tele (1,2 m–∞)
• Forma del campo di misura: circolare
• Rapporti distanza/spot (tip.): AF 7 = 150:1; AF 5 = 140:1; AF 9 = 240:1
• Uscita analogica: 0(4)–20 mA lineare, commutabile, scalabile (R ≤ 500 Ω)
• Ingresso analogico: 0–10 V
• Uscite di commutazione: 2 × open collector 24 V DC, ≤ 30 mA; Ingressi di commutazione: 2 × fino a 24 V
• Interfacce: USB e RS-485
• Alimentazione: 24 V DC +10 % / -20 %; consumo ≤ 175 mA
• Telecamera (modelli con telecamera): uscita video Composite PAL, 1 Vpp, 75 Ω; opzioni di puntamento: puntamento attraverso l'obiettivo, puntatore laser, telecamera
• Display e comandi: display LED rosso a 4 cifre (8 mm), 2 LED di stato, 3 pulsanti
• Connessione: filettatura M12, 8 poli
• Temperatura ambiente (funzionamento): 0–65 °C; stoccaggio: -20–+80 °C
• Umidità ammessa: 95 % r.H. max. (non condensante)
• Dimensioni: Ø 65 mm × 220 mm (max. 277 mm); Peso: circa 0,9 kg
• Custodia: acciaio inossidabile V2A (1.4305); Classe di protezione: IP 65 (DIN 40050)
• Contenuto della fornitura: Pirimetro CellaCrystal PA 44, cavo di collegamento VK 02/A (5 m), cavo video VK 02/F (5 m) per modelli con telecamera, cavo USB VK 11/D (1,8 m), software CellaView, manuale breve
• Parametri regolabili e funzioni (selezione): campo di misura, scalatura I/O analogiche, filtro di smorzamento, memoria/hold, emissività, trasmittanza, compensazione radiazione ambientale riflessa, limiti/mode allarme, funzione ATD (opzionale), linearizzazione, simulazione corrente/temperatura, unità °C/°F, selezione canale di misura (bicolore / monocromatico)
• Funzioni: segnale di surriscaldamento (temp. interna > 80 °C → uscita analogica > 20,5 mA), simulazione servizio, ATD per processi discontinui
