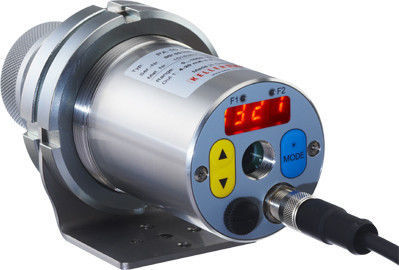

Faretto a infrarossi a onde corte CellaCrystal PA 64

Panoramica del prodotto:
Il CellaCrystal PA 64 è sviluppato per la misurazione ottica della temperatura durante la crescita di cristalli mediante processo CVD assistito da plasma. Il metodo di misura a due colori e l'intervallo spettrale selezionato riducono l'influenza del plasma sul segnale. Con una risoluzione costante < 0,1 K su tutta la gamma di misura e elevata stabilità a lungo termine, lo strumento soddisfa i requisiti di precisione per il controllo di processo. L'allineamento al punto di misura è possibile tramite visione attraverso l'obiettivo, puntatore laser o telecamera video opzionale.

Caratteristiche principali:

• Campo di misura 500 - 1 400 °C
• Versione per CVD assistito da plasma (PA 485 AF 1)
• Misura continua a due colori
• Senza filtri rotanti
• Basso autocalore per elevata stabilità a lungo termine
• Ottica regolabile per distanza di misura precisa
• Uscita analogica standard e interfacce USB / RS-485

Parametri di misura:

• Campo di misura: 500 - 1400 °C
• Sensore: doppio fotodiodo
• Intervallo spettrale: 1,50 / 1,90 μm
• Tempo di risposta (t98): ≤ 30 ms
• Incertezza di misura: 0,75 % della lettura (min. 4 K)
• Ripetibilità: 2 K
• Coefficiente di temperatura: 0,05 %/K
• Risoluzione uscita corrente: 0,2 K + 0,03 % del campo selezionato
• Risoluzione interfaccia: 0,1 K
• Risoluzione display: 1 K

Varianti ottiche:

• Obiettivo close-up PZ 20.03: messa a fuoco 0,2 m - 0,4 m (es. AF 2)
• Rapporto distanza es. (AF 2): 75 : 1

Parametri elettrici:

• Uscita analogica: 0(4) - 20 mA lineare, commutabile, scalabile
• Resistenza di carico: ≤ 500 Ω
• Ingresso analogico: 0 - 10 V
• Uscite di commutazione: 2 × Open Collector 24 V DC, ≤ 30 mA
• Ingressi di commutazione: 2 × fino a 24 V
• Interfacce: USB, RS-485
• Alimentazione: 24 V DC (+10 % / -20 %)
• Consumo: ≤ 175 mA a 24 V DC

Telecamera (opzionale):

• Uscita video: Composite PAL, 1 Vpp, 75 Ω

Equipaggiamento / Display / Comandi:

• Visione: visione attraverso l'obiettivo / puntatore laser / telecamera video (opzioni)
• Display: 4 × 7-seg LED rosso, altezza cifre 8 mm
• Indicatori di stato: 2 × LED
• Comandi: 3 pulsanti

Parametri generali:

• Connessione: connettore filettato M12 8 poli
• Temperatura ambiente (esercizio): 0 - 65 °C
• Temperatura di stoccaggio: -20 - +80 °C
• Umidità ammessa: 95 % UR max. (senza condensazione)
• Dimensioni: Ø 65 mm × 220 mm (max. 277 mm)
• Custodia: acciaio inossidabile V2A (1.4305)
• Classe di protezione: IP65 (DIN 40050)
• Peso: circa 0,9 kg

Parametri regolabili:

• Campo di misura; variabile misurata e scala I/O analogici
• Filtro di smussamento; modalità memoria e tempo di mantenimento
• Emissività; trasmittanza; compensazione radiazione di fondo
• Valori limite e modalità dei contatti di allarme
• Parametri ATD (opzionale); funzione di linearizzazione; visualizzazione LED
• Simulazione corrente/temperatura; unità °C/°F
• Selezione canale di misura: due colori, monocolore 1, monocolore 2
• Soglia monitoraggio contaminazione; camera: TBC e bilanciamento del bianco

Funzioni:

• Segnale di sovratemperatura: se T interna > 80 °C, uscita analogica > 20,5 mA
• Funzione servizio: simulazione di valore misurato o segnale di corrente
• ATD (Automatic Temperature Detection): rilevamento automatico per processi discontinui

Contenuto fornitura (tipico):

• Pirometro CellaTemp PA
• Cavo di collegamento VK 02/A (5 m)
• Cavo video VK 02/F (5 m) per modelli con telecamera
• Cavo USB VK 11/D (1,8 m)
• Software CellaView
• Manuale d'uso (breve)

Software:

• CellaView (configurazione e diagnostica)

Specifiche tecniche:

• Modello: CellaCrystal PA 64
• Campo di misura: 500 – 1 400 °C
• Principio di misura: due-colors
• Intervallo spettrale: 1,50 / 1,90 μm
• Sensore: doppio fotodiodo
• Tempo di risposta t98: ≤ 30 ms
• Incertezza: 0,75 % della lettura (min. 4 K)
• Ripetibilità: 2 K
• Risoluzione display/interfaccia/uscita corrente: 1 K / 0,1 K / 0,2 K + 0,03 % span
• Esempio ottica: PZ 20.03 (0,2 - 0,4 m); rapporto distanza fino a 75:1 (AF 2)
• Uscita analogica: 0(4)–20 mA; Interfacce: USB, RS-485
• Alimentazione: 24 V DC (+10 % / -20 %) ; consumo ≤ 175 mA
• Classe di protezione: IP65; Custodia: acciaio inox V2A
• Dimensioni: Ø 65 mm × 220 mm (max. 277 mm); Peso ≈ 0,9 kg
