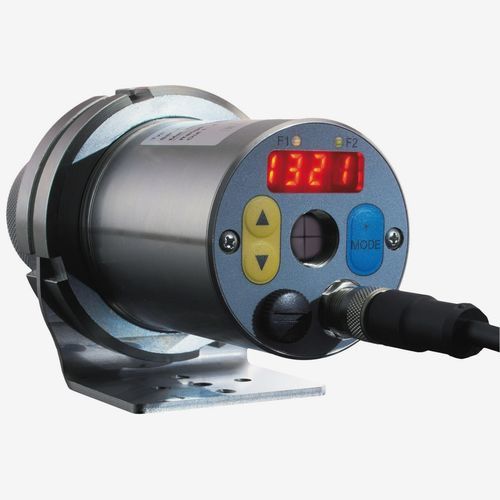

Sensore di temperatura a infrarossi CellaCrystal PA 45

in scatola metallica4-20 mAcon uscita in corrente

Panoramica del prodotto
Il CellaCrystal PA 45 è progettato per la misura ottica della temperatura in forni ad alta temperatura per la crescita dei cristalli e processi fino a 3200 °C. Basato sul principio di misura a due colori (misura per quoziente), offre un ampio intervallo di misura con risoluzione costante < 0,1 K su tutta la gamma. L'elaborazione del segnale garantisce elevata precisione di misura e stabilità a lungo termine. L'allineamento sul punto di misura è possibile tramite mirino attraverso l'obiettivo o videocamera integrata/esterna.

Caratteristiche speciali

• Campo di misura 900–3200 °C
• Adatto per produzione di grafite, grafene e cristalli a temperature di processo molto elevate
• Valutazione ibrida del segnale per elevata risoluzione metrologica
• Elevata stabilità a lungo termine grazie al minimo autoriscaldamento
• Ottica regolabile per la messa a fuoco e l'esatta impostazione della distanza di misura
• Campo visivo stretto per misure attraverso piccole aperture del forno
• Interfacce standard: uscita analogica, USB e RS 485

Parametri di misura
Campo di misura: 900 - 3200 °C
Principio di misura: due colori (misura per quoziente)
Sensore: doppio fotodiodo
Gamma spettrale: 0,9 / 1,05 µm
Tempo di risposta t98: ≤ 10 ms
Incertezza di misura: 900–1500 °C: 0,35% del valore misurato + 2 K; 1500–2400 °C: 0,5% + 2 K; 2400–3200 °C: 1,0%
Ripetibilità: 2 K
Coefficiente di temperatura: 0,05 %/K
Risoluzione (interfaccia): 0,1 K; risoluzione display: 1 K; risoluzione uscita corrente: 0,2 K + 0,03% del campo selezionato

Varianti ottiche (lenti)

• Obiettivo standard PZ 20.01: messa a fuoco 0,4 m – ∞
• Obiettivo ravvicinato PZ 20.03: messa a fuoco 0,2 m – 0,4 m
• Teleobiettivo I PZ 20.06: messa a fuoco 1,2 m – ∞
• Teleobiettivo II PA 20.06: messa a fuoco 0,6 m – ∞

Parametri elettrici
Uscita analogica: 0(4)–20 mA, lineare, commutabile, scalabile (resistenza ≤ 500 Ω)
Ingresso analogico: 0–10 V
Uscite di commutazione: 2 × open collector 24 V DC, ≤ 30 mA
Ingressi di commutazione: 2 × fino a 24 V
Interfacce: USB, RS 485
Alimentazione: 24 V DC (+10% / -20%)
Assorbimento: ≤ 175 mA a 24 V DC

Telecamera / Mirino
Opzioni di mira: mirino attraverso l'obiettivo, puntatore laser, videocamera (i modelli con videocamera incorporata forniscono uscita video composito PAL 1 Vpp, 75 Ω)

Funzioni e display
Display: LED rosso a 4 cifre, altezza cifre 8 mm
Indicatore di stato: 2 × LED
Elementi di controllo: 3 pulsanti
Classe di protezione: IP65
Scocca: acciaio inox V2A (1.4305)
Dimensioni: Ø 65 mm × 220 mm (max. 277 mm)
Peso: ca. 0,9 kg
Connessione: M12 8 pin
Temperatura ambiente: 0 – 65 °C; stoccaggio: -20 – +80 °C; umidità ammessa: fino al 95% r.H. (senza condensa)

Esempi di campo di misura (distanza → diametro del campo)
0.00 mm → 7.50 mm
16.00 mm → 7.28 mm
32.00 mm → 7.05 mm
48.00 mm → 6.83 mm
64.00 mm → 6.60 mm
80.00 mm → 6.38 mm
96.00 mm → 6.16 mm
112.00 mm → 5.93 mm
128.00 mm → 5.71 mm
144.00 mm → 5.49 mm
160.00 mm → 5.26 mm
176.00 mm → 5.04 mm
192.00 mm → 4.81 mm
208.00 mm → 4.59 mm
224.00 mm → 4.37 mm
240.00 mm → 4.14 mm
256.00 mm → 3.92 mm
272.00 mm → 3.70 mm
288.00 mm → 3.47 mm
304.00 mm → 3.25 mm
320.00 mm → 3.02 mm
336.00 mm → 2.80 mm
352.00 mm → 2.58 mm
368.00 mm → 2.35 mm
384.00 mm → 2.13 mm
400.00 mm → 1.90 mm

Contenuto della fornitura

• Pirometro CellaCombustion PA (dispositivo)
• Cavo di collegamento VK 02/A (5 m)
• Cavo video VK 02/F (5 m) per modelli con videocamera integrata
• Cavo USB VK 11/D (1,8 m)
• Software: CellaView
• Manuale breve

Software
Software CellaView per configurazione e valutazione incluso

Specifiche tecniche

• Nome prodotto: Pirometro CellaCrystal PA 45
• Principio di misura: due colori (misura per quoziente)
• Campo di misura: 900–3200 °C
• Gamma spettrale: 0,9 / 1,05 µm
• Tempo di risposta: ≤ 10 ms
• Risoluzione (interfaccia): 0,1 K; display: 1 K
• Uscita analogica: 0(4)–20 mA, scalabile
• Interfacce: USB, RS 485
• Alimentazione: 24 V DC (+10% / -20%)
• Classe di protezione: IP65; scocca: acciaio inox V2A (1.4305)
• Dimensioni: Ø 65 mm × 220 mm (max. 277 mm); peso: ca. 0,9 kg
• Opzioni di mira: mirino attraverso l'obiettivo, puntatore laser, videocamera
• Lenti disponibili: PZ 20.01 (0,4 m–∞), PZ 20.03 (0,2–0,4 m), PZ 20.06 (1,2 m–∞), PA 20.06 (0,6 m–∞)
