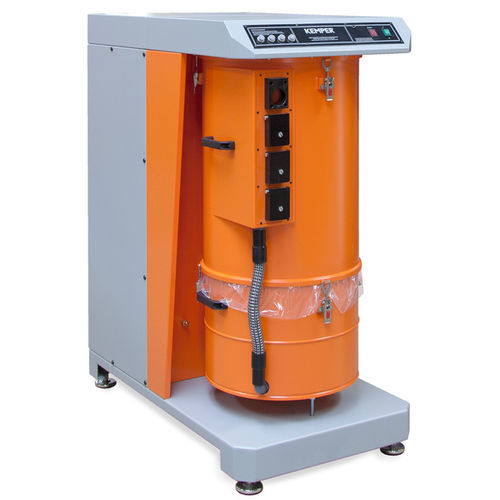

Sistema centralizzato di aspirazione e di filtrazione di fumo da terra VacuFil 500

di saldaturaa filtri autopulentidi polvere

Descrizione del prodotto

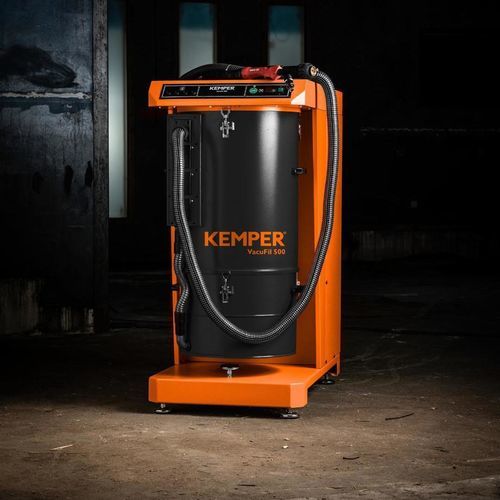

Il VacuFil 500 è un'unità di aspirazione ad alto vuoto per fumi e polveri di saldatura, progettata per servire fino a quattro postazioni di lavoro o essere integrata in un impianto di canalizzazione centrale.

Applicazioni

• Processi di saldatura (MIG/MAG, laser)
• Materiali: acciaio, alluminio, acciaio inossidabile
• Funzionamento industriale continuo ed estrazione robotizzata

Vantaggi principali

• Pulizia automatica dei filtri per funzionamento continuo senza interruzioni
• Elevata efficienza di separazione con cartucce filtranti KemTex® ePTFE (filtrazione superficiale)
• Opzioni di collegamento flessibili: quattro collegamenti separati o canalizzazione centrale
• Compressore a canale laterale per generazione affidabile del vuoto

Caratteristiche dettagliate
Il VacuFil 500 gestisce elevate concentrazioni di fumi e polveri di saldatura. È dotato di cartucce KemTex® ePTFE a filtrazione superficiale e di pulizia automatica a impulsi controllata dalla pressione differenziale. L'unità supporta l'aspirazione da torcia e l'aspirazione robotizzata e può essere fornita con ugelli di aspirazione o bracci di estrazione ad alto vuoto. Il contenitore di raccolta polveri ha una capacità di 40 L; l'aria compressa per la pulizia richiede 5–6 bar. Le emissioni sonore sono circa 74 dB(A).

Dati tecnici (tabella)
Dimensioni
Peso: 270 kg
Profondità: 1197 mm
Larghezza: 655 mm
Altezza: 1377 mm

Filtro
Stadi di filtrazione: 1
Efficacia di separazione ≥: 99,9 %
Superficie del filtro: 10 m² (KemTex® ePTFE)

Collegamenti
Uscita aria (nominale): 1377 mm
Volume contenitore polveri: 40 L

Tecnologia
Potenza motore: 5,5 kW
Corrente nominale: 12,9 A
Livello di pressione sonora: 74 dB(A)
Alimentazione aria compressa per pulizia: 5–6 bar

Prestazioni
Portata max ventilatore: 700 m³/h
Capacità di estrazione: 500 m³/h
Capacità turbina: 680 m³/h
Pressione negativa max: 20.000 Pa

Caratteristiche / specifiche tecniche

• Modello: VacuFil 500
• Peso: 270 kg
• Dimensioni (P × L × H): 1197 × 655 × 1377 mm
• Stadi di filtrazione: 1
• Efficacia di separazione: ≥ 99,9 %
• Superficie filtrante: 10 m² (cartucce KemTex® ePTFE, filtrazione superficiale)
• Contenitore polveri: 40 L
• Potenza motore: 5,5 kW
• Corrente nominale: 12,9 A
• Livello di pressione sonora: 74 dB(A)
• Alimentazione aria compressa: 5–6 bar (per pulizia filtri)
• Portata max ventilatore: 700 m³/h
• Capacità di estrazione: 500 m³/h
• Capacità turbina: 680 m³/h
• Pressione negativa max: 20.000 Pa
• Compatibile con fino a quattro postazioni o collegamento a canalizzazione centrale
• Pulizia automatica dei filtri con controllo per differenza di pressione
