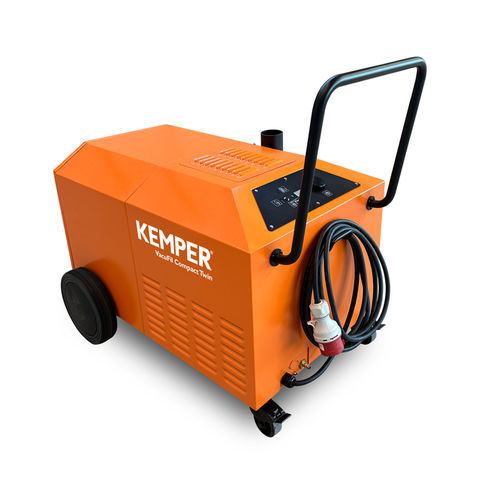

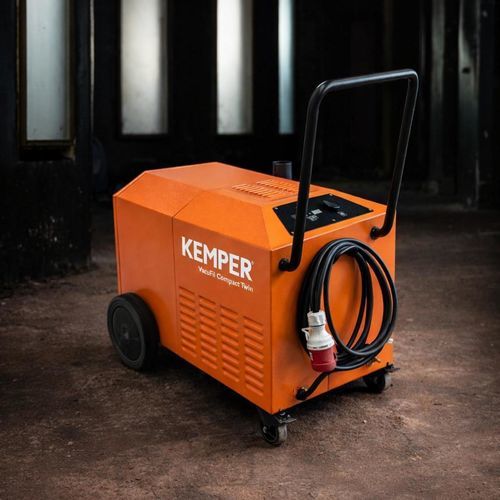

Sistema di filtrazione a membrana VacuFil Compact Twin

di fumo

Panoramica
La VacuFil Compact Twin è un'unità di aspirazione ad alto vuoto progettata per volumi medio‑alti di fumi e polveri di saldatura. Fornisce aspirazione per due postazioni collegate ed è pensata per uso industriale permanente con filtro di stoccaggio pulibile e soffiante a canale laterale per generazione del vuoto.

Proprietà del prodotto

• Funzionamento continuo possibile
• Processi di saldatura: MIG/MAG
• Materiali: acciaio, alluminio, acciaio inox
• Articolo n.: 82380

Vantaggi principali

• Estrazione efficace per elevate emissioni di fumo e particelle
• Progettata per uso industriale regolare / permanente
• Estrazione per torcia su due postazioni (uso alternato o simultaneo)
• Preselezione continua della potenza di aspirazione per adattare diverse torce
• Comando intuitivo a un pulsante, utilizzabile con guanti
• Elevata flessibilità con due connessioni (ognuna NW45/63 mm)
• Espandibile tramite interfaccia per moduli aggiuntivi (es. controllo portata, avvio/arresto automatico)

Funzionamento e caratteristiche
Il comando si basa su un pulsante singolo con regolazione continua della potenza. È disponibile l'opzione di controllo automatico della portata d'aria. Il soffiatore a canale laterale garantisce un vuoto affidabile per un'estrazione robusta in ambiente industriale. Supporta il collegamento alternato o simultaneo di due torce e numerose estensioni opzionali.

Dati tecnici (tabella)
Dimensioni
Peso in kg: 93
Profondità in mm: 1018
Larghezza in mm: 692
Altezza in mm: 878

Filtro
Stadi filtro: 1
Superficie filtro in m²: 7
Efficienza di separazione in % ≥: 99.9

Connessioni
Uscita aria in mm: 63
Ugello di collegamento Ø in mm: 45

Prestazioni
Pressione negativa min. in Pa: 32000
Portata ventilatore max in m³/h: 280
Capacità di estrazione in m³/h: 280
Capacità a 18000 Pa in m³/h: 215
Pressione negativa max in Pa: 32000

Tecnologia
Potenza motore in kW: 3.8
Corrente nominale in A: 8.1
Livello di pressione sonora in dB(A): 73
Alimentazione aria compressa in bar: 6-8

Specifiche tecniche

• Modello: VacuFil Compact Twin
• Articolo n.: 82380
• Peso: 93 kg
• Dimensioni (P × L × A): 1018 × 692 × 878 mm
• Stadi filtro: 1; Superficie filtro: 7 m²; Efficienza ≥ 99.9%
• Uscita aria: 63 mm; Ugello Ø: 45 mm; 2× raccordi NW45/63 mm
• Capacità estrazione: max 280 m³/h; a 18.000 Pa: 215 m³/h
• Pressione negativa: fino a 32.000 Pa
• Potenza motore: 3.8 kW; Corrente nominale: 8.1 A
• Livello di pressione sonora: 73 dB(A)
• Alimentazione aria compressa: 6–8 bar
• Adatto per saldatura MIG/MAG; materiali: acciaio, alluminio, acciaio inox
• Comando a un pulsante, preselezione continua della potenza, controllo automatico portata (opz.), soffiatore a canale laterale
