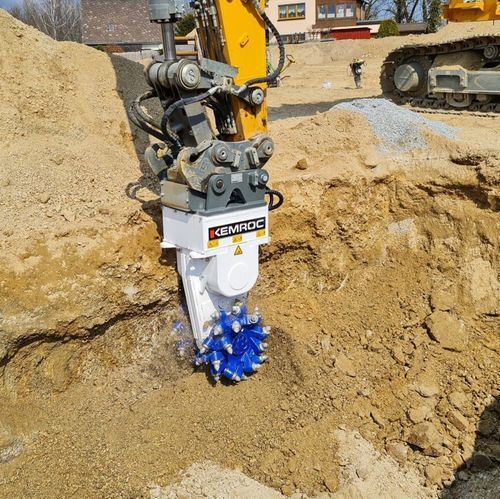

Testa fresante per escavatore EKT 100

a tamburi

Panoramica La gamma brevettata di taglierine a catena EK è uno dei prodotti principali di KEMROC. Il concetto viene ampliato con la gamma EKT di taglierine a tamburo rotante tradizionali, fornite come taglierine a tamburo rotante senza catena di taglio centrale; sono disponibili kit di conversione che consentono di montare le catene di taglio in un secondo momento. Caratteristiche

• Può essere convertito in un modello EK
• Veloce e robusto
• Due motori per una maggiore potenza idraulica
• Alloggiamento della scatola degli ingranaggi robusto e rigido
• Tamburi supportati da cuscinetti robusti
• Protezione per i tubi idraulici
• Funziona sott'acqua senza bisogno di modifiche

Aree di applicazione

• Lavori di scavo e condotte
• Estrazione di minerali teneri e medio duri
• Ristrutturazione del calcestruzzo, profilatura, scavi subacquei e gallerie

Caratteristiche/Specifiche tecniche

• Numero di modelli della serie: 9
• Nome della serie: gamma EKT (frese a tamburo rotante; convertibili in frese a catena EK tramite kit di conversione)
• Attributi comuni visualizzati per modello: Unità di rotazione compatibile (KRM), Diametro del tamburo di taglio (C), Forza di taglio a 380 bar, Larghezza di taglio (B), Lunghezza del tamburo di taglio (A), Portata massima dell'olio, Pressione massima di esercizio, Resistenza massima alla compressione della roccia, Numero di picconi, Tipo di cassetta di raccolta / picconi standard, Potenza nominale, Peso dell'escavatore raccomandato, Portata dell'olio raccomandata, Numero di giri raccomandato, Schema di foratura standard, Coppia a 380 bar, Peso per larghezza di taglio
• Modelli e dati tecnici principali:
  • EKT 20 - Unità di rotazione compatibile: KRM30; Diametro del tamburo di taglio: 225 mm (9 in); Forza di taglio: 21 kN; Larghezza di taglio: 410 mm; Lunghezza del tamburo di taglio: 540 mm; Flusso massimo di olio: 70 l/min; Pressione massima di esercizio: 400 bar; Resistenza massima alla compressione della roccia: 25 MPa; Numero di picconi: 56; Cassetta di raccolta: PH 14 Type; Potenza nominale: 22 kW; Peso escavatore consigliato: 2-6 t; Flusso olio consigliato: 30 l/min; Numero di giri consigliato: 75 giri/min; Schema di foratura standard: LB10; Grimaldello standard: 15/29/26/14 C; Coppia a 380 bar: 2400 Nm; Peso per larghezza di taglio: 130 kg
  • EKT 40 - Unità di rotazione compatibile: KRM35; Diametro del tamburo di taglio: 445 mm (18 in); Forza di taglio: 22 kN; Larghezza di taglio: 500 mm; Lunghezza del tamburo di taglio: 1000 mm; Flusso massimo di olio: 115 l/min; Pressione massima di esercizio: 400 bar; Resistenza massima alla compressione della roccia: 30 MPa; Numero di picconi: 52; Cassetta di raccolta: PH 20 Type; Potenza nominale: 44 kW; Peso escavatore consigliato: 7-11 t; Flusso olio consigliato: 85 l/min; Numero di giri consigliato: 90 giri/min; Schema di foratura standard: LB10; Grimaldello standard: 16/46/38/20 C; Coppia a 380 bar: 4800 Nm; Peso per larghezza di taglio: 430 kg
  • EKT 60 - Unità di rotazione compatibile: KRM40; Diametro tamburo di taglio: 590 mm (23 in); Forza di taglio: 30 kN; Larghezza di taglio: 500 | 600 mm; Lunghezza tamburo di taglio: 1190 mm; Flusso d'olio max: 195 l/min; Pressione massima di esercizio: 400 bar; Resistenza massima alla compressione della roccia: 50 MPa; Numero di picconi: 40 / 60; Cassetta di raccolta: PH 22 Type; Potenza nominale: 60 kW; Peso escavatore consigliato: 12-17 t; Flusso olio consigliato: 140 l/min; Numero di giri consigliato: 80 giri/min; Schema di foratura standard: LB20; Grimaldello standard: 15/46/38/22 C; Coppia a 380 bar: 8800 Nm; Peso per larghezza di taglio: 725 | 775 kg
  • EKT 100 - Unità di rotazione compatibile: KRM50; Diametro del tamburo di taglio: 690 mm (27 in); Forza di taglio: 46 kN; Larghezza di taglio: 700 | 800 mm; Lunghezza tamburo di taglio: 1460 mm; Flusso massimo di olio: 260 l/min; Pressione massima di esercizio: 400 bar; Resistenza massima alla compressione della roccia: 80 MPa; Numero di picconi: 40 / 44; Cassetta di raccolta: PH 32 HD Type; Potenza nominale: 100 kW; Peso consigliato dell'escavatore: 18-30 t; Flusso d'olio consigliato: 200 l/min; Numero di giri consigliato: 65 giri/min; Fori standard: LB30; Grimaldello standard: 17/75/70/30 Q; Coppia a 380 bar: 15700 Nm; Peso per larghezza di taglio: 1300 | 1360 kg
  • EKT 110 - Unità di rotazione compatibile: KRM60; Diametro tamburo di taglio: 690 mm (27 in); Forza di taglio: 56 kN; Larghezza di taglio: 700 | 800 mm; Lunghezza tamburo di taglio: 1460 mm; Flusso d'olio max: 300 l/min; Pressione massima di esercizio: 400 bar; Resistenza massima alla compressione della roccia: 80 MPa; Numero di picconi: 40 / 44; Cassetta di raccolta: PH 32 HD Type; Potenza nominale: 110 kW; Peso consigliato dell'escavatore: 25-32 t; Flusso d'olio consigliato: 250 l/min; Numero di giri consigliato: 65 giri/min; Fori standard: LB30; Grimaldello standard: 17/75/70/30 Q; Coppia a 380 bar: 19500 Nm; Peso per larghezza di taglio: 1300 | 1360 kg
  • EKT 140 - Unità di rotazione compatibile: KRM60; Diametro tamburo di taglio: 720 mm (28 in); Forza di taglio: 68 kN; Larghezza di taglio: 880 mm; Lunghezza tamburo di taglio: 1540 mm; Flusso d'olio max: 320 l/min; Pressione massima di esercizio: 400 bar; Resistenza massima alla compressione della roccia: 100 MPa; Numero di picconi: 44; Cassetta di raccolta: PH 32 HD Type; Potenza nominale: 140 kW; Peso consigliato dell'escavatore: 30-45 t; Flusso d'olio consigliato: 275 l/min; Numero di giri consigliato: 70 giri/min; Fori standard: LB40; Grimaldello standard: 17/75/70/30 Q; Coppia a 380 bar: 24500 Nm; Peso per larghezza di taglio: 2000 kg
  • EKT 150 - Unità di rotazione compatibile: KRM60; Diametro tamburo di taglio: 720 mm (28 in); Forza di taglio: 83 kN; Larghezza di taglio: 880 mm; Lunghezza tamburo di taglio: 1540 mm; Flusso d'olio max: 390 l/min; Pressione massima di esercizio: 400 bar; Resistenza massima alla compressione della roccia: 100 MPa; Numero di picconi: 44; Cassetta di raccolta: PH 32 HD Type; Potenza nominale: 150 kW; Peso escavatore consigliato: 35-50 t; Flusso olio consigliato: 330 l/min; Numero di giri consigliato: 65 giri/min; Schema di foratura standard: LB40; Coppia a 380 bar: 29800 Nm; Peso per larghezza di taglio: 2000 kg
  • EKT 160 - Unità di rotazione compatibile: KRM70; Diametro del tamburo di taglio: 720 mm (28 in); Forza di taglio: 91 kN; Larghezza di taglio: 880 | 1040 mm; Lunghezza del tamburo di taglio: 1540 mm; Flusso massimo di olio: 425 l/min; Pressione massima di esercizio: 400 bar; Resistenza massima alla compressione della roccia: 120 MPa; Numero di picconi: 44 / 56; Cassetta di raccolta: PH 32 HD Type; Potenza nominale: 150 kW; Peso consigliato dell'escavatore: 35-50 t; Flusso d'olio consigliato: 350 l/min; Numero di giri consigliato: 65 giri/min; Schema di foratura standard: LB40; Pick standard: 19/75/70/30 Q; Coppia a 380 bar: 32700 Nm; Peso per larghezza di taglio: 2000 | 2500 kg
  • EKT 220 - Unità di rotazione compatibile: KRM80; Diametro del tamburo di taglio: 860 mm (34 in); Forza di taglio: 138 kN; Larghezza di taglio: 920 | 1300 mm; Lunghezza del tamburo di taglio: 1760 mm; Flusso massimo di olio: 650 l/min; Pressione massima di esercizio: 400 bar; Resistenza massima alla compressione della roccia: 140 MPa; Numero di picconi: 44 / 60; Cassetta di raccolta: PH 38 HD Type; Potenza nominale: 220 kW; Peso escavatore consigliato: 50-70 t; Flusso olio consigliato: 550 l/min; Numero di giri consigliato: 45 giri/min; Schema di foratura standard: LB40; Grimaldello standard: 25/80/80/38 C; Coppia a 380 bar: 59500 Nm; Peso per larghezza di taglio: 3100 | 3550 kg
