Testa fresante per escavatore EK 110

Panoramica

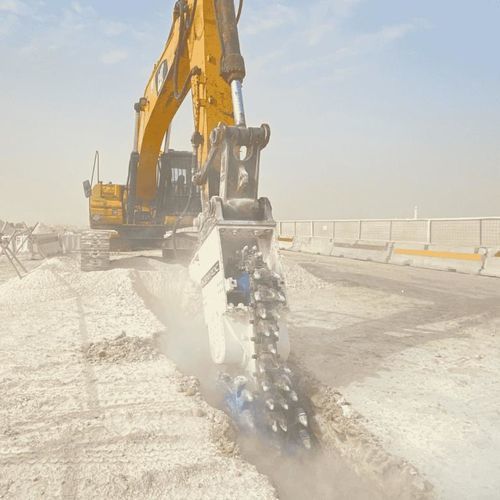

Il tagliacatena per escavatore EK 110 è un utensile di taglio polivalente per lavori di ingegneria civile, progettato per escavatori da 25–32 t. Basato sulla tecnologia di taglio a catena KEMROC, l'EK 110 offre taglio continuo e controllato a 65 rpm, adatto a terreni, calcestruzzo armato e rocce fino a 80 MPa (UCS). È indicato per scavi di trincea, scavi selettivi, profilatura e ristrutturazione del calcestruzzo.

Vantaggi principali

• Riduce il consumo energetico fino al 40%
• Lavora materiali con resistenza a compressione fino a 80 MPa
• Progettato per ridurre rumore e vibrazioni
• Produce trincee strette con profili precisi

Riepilogo prestazioni

• Classe di peso dell'escavatore: 25–32 t
• Potenza nominale: 110 kW
• Velocità di rotazione raccomandata: 65 rpm
• Forza di taglio continua: fino a 49 kN
• Coppia massima: 19.500 Nm (a 400 bar)
• Portata olio consigliata: 250 l/min; portata massima: 300 l/min
• Pressione massima di esercizio: 400 bar
• Adatto per terreno, calcestruzzo armato e roccia fino a 80 MPa (UCS)

Applicazioni

• Scavo di trincee per servizi, condotte e percorsi cavi
• Scavi selettivi e profilatura per fondazioni e correzioni
• Estrazione/cave per materiali da morbidi a medio-duri dove perforazione/esplosione è impraticabile
• Ristrutturazione di calcestruzzo e taglio controllato di strutture
• Operazioni di taglio subacquee e sommerse (operativo senza modifiche)

Caratteristiche tecniche

• Peso escavatore consigliato: 25 – 32 t (55.000 – 70.000 lb)
• Potenza nominale: 110 kW (150 hp)
• Lunghezza tamburo tagliente (A): 1970 mm (78 in)
• Larghezza di taglio (B): 600 | 700 | 800 mm (24 | 28 | 32 in)
• Diametro tamburo tagliente (C): 800 mm (31 in)
• RPM consigliati: 65 rpm
• Portata olio consigliata: 250 l/min (66 gal/min)
• Portata max: 300 l/min (79 gal/min)
• Pressione massima di esercizio: 400 bar (5800 psi)
• Coppia a 380 bar: 19.500 Nm (14.400 lbf·ft)
• Forza di taglio a 380 bar: 49 kN (10.950 lbf)
• Resistenza máxima della roccia a compressione: 80 MPa (11.600 psi)
• Peso (varianti): 2450 | 2510 | 2620 kg (5.402 | 5.534 | 5.776 lb)
• Tipo cassettina punte: PH 32 HD
• Numero di punte nei tamburi: 28 | 40 | 48 pz
• Numero di punte nella catena: 54 pz
• Punta standard: 17/75/70/30 Q
• Schema fori standard: LB30
• Unità di rotazione compatibile (KRM): KRM60
