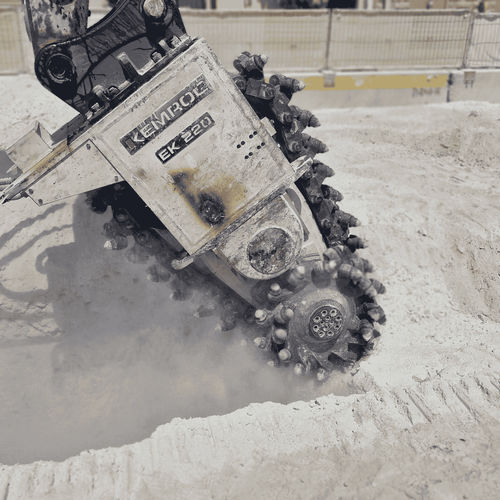

Testa fresante per escavatore EK 220

a tamburi

Panoramica
Il tagliacatena EK 220 per escavatori pesanti rappresenta il limite superiore della gamma EK, sviluppato per lavori di scavo in cui la resistenza del terreno, il carico sull'utensile e le sollecitazioni strutturali determinano la fattibilità. Basato sul principio brevettato KEMROC di taglio continuo con catena, l'EK 220 è progettato per applicazioni che superano l'intervallo operativo degli accessori tradizionali per escavazione pesante.

Vantaggi principali

• Con 59.500 Nm a 400 bar, l'EK 220 fornisce coppia sensibilmente superiore rispetto ai modelli di fascia media per tagli continui gravosi.
• Potenza nominale di 220 kW che assicura compatibilità con i sistemi idraulici dei grandi escavatori rispettando i margini di sicurezza meccanica.
• Forza di taglio di 120 kN che consente un impegno costante in rocce ad alta resistenza e materiali rinforzati senza ricorrere a metodi a impatto.

Contesto di impiego
Abbinato a escavatori da 50–70 t, l'EK 220 è scelto per progetti che richiedono scavo continuo e strutturale anziché frammentazione intermittente. Il principio di taglio continuo permette la rimozione controllata del materiale quando la resistenza rimane costantemente elevata. L'EK 220 è verificato per condizioni del terreno fino a 140 MPa di resistenza a compressione uniaxiale.

Perché scegliere EK 220?

• Progettato per i livelli di resistenza più elevati: privilegia la disponibilità di coppia e l'integrità strutturale rispetto alla velocità di taglio.
• Abbinato a piattaforme di grandi escavatori per operare all'interno dell'inviluppo di prestazioni idrauliche di tali macchine.
• Il taglio continuo riduce i carichi d'urto rispetto agli utensili ad impatto, consentendo una rimozione prevedibile dei materiali duri o rinforzati.

Caratteristiche chiave e vantaggi tecnici (sintesi)

• Coppia massima: 59.500 Nm (a 400 bar).
• Forza di taglio massima: 120 kN.
• Configurazione idraulica per funzionamento continuo sotto carichi estremi — portata consigliata 550 l/min, massima 650 l/min.
• Catena e configurazione dei denti heavy-duty per durata e stabilità di taglio (pick box PH 38 HD; denti tamburo 44; denti catena 58; pick standard ER 25/80/80/38 C).
• Peso operativo appross. 5.900 kg per stabilità strutturale durante operazioni gravose.

Video e media
La pagina prodotto rimanda a un video illustrativo (YouTube) che mostra il funzionamento e le applicazioni tipiche dell'EK 220.

Specifiche tecniche

• Modello: EK 220
• Peso escavatore raccomandato: 50 – 70 t (110,000 – 155,000 lb)
• Potenza nominale: 220 kW (295 hp)
• Lunghezza tamburo tagliente (A): 2.400 mm (94 in)
• Larghezza di taglio (B): 920 mm (36 in)
• Diametro tamburo (C): 990 mm (39 in)
• RPM consigliato: 45 rpm
• Portata consigliata: 550 l/min (145 gal/min)
• Portata massima: 650 l/min (172 gal/min)
• Pressione massima operativa: 400 bar (5,800 psi)
• Coppia a 380 bar: 59.500 Nm (43,900 lbf·ft)
• Forza di taglio a 380 bar: 120 kN (27,020 lbf)
• Resistenza massima della roccia a compressione: 140 MPa (20,300 psi)
• Peso (operativo): 5.900 kg (13,005 lb)
• Tipo di pick box: PH 38 HD
• Numero di pick nei tamburi: 44 Pz
• Numero di pick nella catena: 58 Pz
• Pick standard: ER 25/80/80/38 C
• Pattern fori standard: LB40
• Unità di rotazione compatibile (KRM): KRM80
