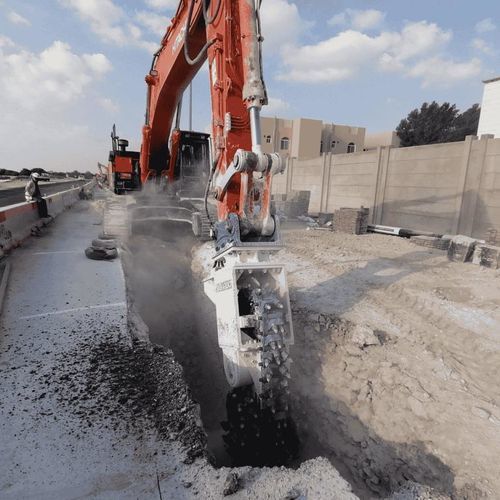

Testa fresante per escavatore EK 160

a tamburi

Panoramica del prodotto
La tagliatrice a catena per escavatore EK 160 è progettata per tagli continui in condizioni di elevata resistenza del materiale. Progettata per funzionamento prolungato e stabilità della coppia, si monta su escavatori da 35–50 t e opera a velocità controllata (≈60 rpm). L'unità è in grado di tagliare materiali fino a 120 MPa di resistenza a compressione uniaxiale e associa una massa strutturale significativa (3.650–3.800 kg) a una ampia riserva di coppia per garantire comportamento di taglio ripetibile in ambienti ad alta resistenza.

Vantaggi

• Consumo energetico ridotto rispetto a metodi inefficienti di oscillazione o impatto (fino al 40 % in condizioni comparabili)
• Capacità di taglio verificata su rocce ad alta resistenza e calcestruzzo armato fino a 120 MPa UCS
• Durabilità per operazioni abrasive e sotto alte pressioni di contatto
• Progetto idraulico ottimizzato per cicli gravosi e continuativi (vedere gli intervalli di portata olio raccomandati)

Caratteristiche principali e vantaggi tecnici

• Alta coppia e forza di taglio: valori di coppia e forza supportano una penetrazione stabile in rocce dense e materiali rinforzati
• Velocità meccanica controllata per stabilità: ridotta velocità di rotazione assicura un impegno costante della catena con minori vibrazioni e urti rispetto agli utensili ad impatto
• Configurazione strutturale ottimizzata: massa e geometria dell'attacco contribuiscono alla stabilità sotto carichi di taglio elevati
• Sistema di denti e catena robusto progettato per condizioni abrasive

Punti salienti delle prestazioni

• Principio di funzionamento: taglio continuo con catena tra tamburi per distribuire gradualmente la forza e ridurre gli urti
• Velocità di esercizio raccomandata: ca. 60 rpm (alcune visualizzazioni tecniche indicano 65 rpm)
• Progettata per operazioni sostenute e controllate piuttosto che per brevi esplosioni di taglio aggressive

Caratteristiche / specifiche tecniche

• Modello: EK 160
• Peso escavatore raccomandato: 35 – 50 t (75,000 – 110,000 lb)
• Potenza nominale: 150 kW (200 hp)
• Lunghezza tamburo tagliente (A): 2150 mm (85 in)
• Larghezze di taglio (B) opzioni: 800 | 900 | 1000 mm (32 | 35 | 40 in)
• Diametro tamburo tagliente (C): 850 mm (33 in)
• Velocità di rotazione raccomandata: 60 rpm (riferimenti tecnici riportano anche 65 rpm)
• Portata olio raccomandata: nominalmente 290–330 l/min (visualizzazione tecnica alternativa: 350 l/min)
• Portata olio max.: 425 l/min
• Pressione di esercizio max.: 400 bar
• Coppia (max. dichiarata): fino a 34.000 Nm
• Coppia a 380 bar (valore tecnico): 32.700 Nm
• Forza massima di taglio (dichiarata): fino a 80 kN
• Forza di taglio a 380 bar (valore tecnico): 77 kN
• Resistenza massima roccia a compressione: 120 MPa
• Varianti di peso: 3.650 | 3.700 | 3.800 kg
• Box denti / tipo: PH 32 HD
• Numero di denti nei tamburi: 44 | 48 | 56 pcs
• Numero di denti nella catena: 63 pcs
• Dente standard: 19/75/70/30 Q (ER 19/75/70/30 Q)
• Schema fori standard: LB40
• Unità di rotazione compatibile (KRM): KRM70
