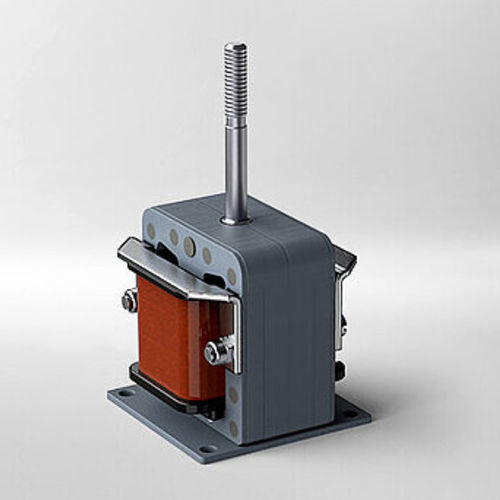

Elettromagnete lineare AC Solenoids

compatto24 VAC

I solenoidi in corrente alternata sono attuatori lineari alimentati a corrente alternata. Offrono tempi di commutazione molto rapidi, elevate forze di attrazione e soluzioni compatte con corsa ampia (fino a 50 mm), rendendoli idonei ad applicazioni che richiedono azionamenti rapidi.

Tipi

• WL: Giogo a U con armatura a T, che fornisce elevata forza di trazione.
• WTI: Progetto dell'armatura a I, particolarmente adatto a lunghe corse.
• WLF: Stesso principio del WL ma integrato in un involucro chiuso in alluminio per maggiore protezione e dissipazione del calore, adatto a condizioni più gravose.

Vantaggi in sintesi

• Tempi di commutazione estremamente rapidi
• Forze di attrazione molto elevate
• Ampia corsa in un design compatto

Specifiche tecniche

• Tensione di alimentazione: 12, 24, 110, 230, 400 V CA — 50/60 Hz
• Ciclo operativo: 5–100 %
• Corsa: 5–50 mm
• Forza: 20–400 N
• Tempo di attrazione: 27–106 ms
• Tempo di rilascio: 27–106 ms
• Classe termica: B
• Classe di protezione (unità): IP00, IP54
• Tipi di installazione: foro di montaggio; piastra di base; telaio di montaggio; involucro
• Classe di protezione (connessione): IP00, IP54
• Accessori: limitazione meccanica della corsa; stantuffo; morsetto a vite

Applicazioni tipiche

• Costruzione di macchine
• Tecnologie per l'energia
• Ingegneria della sicurezza
• Quadri e apparecchiature di commutazione
