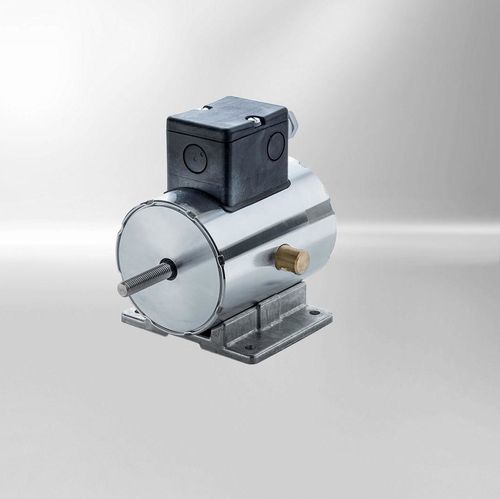

Elettromagnete di separazione Elevator Brake Solenoids

ad alta prestazionecompattoa doppio effetto

I solenoidi freno per ascensore sono solenoidi spreader lineari a corsa ridotta e alta forza magnetica, progettati per rilasciare freni a blocco o a tamburo negli azionamenti di ascensori e scale mobili. Sono disponibili in versioni a semplice effetto o doppio effetto per adattarsi a sistemi con uno o due freni.

Funzionalità e varianti

• Solenoidi spreader a semplice effetto: attuatori spingenti che operano in una sola direzione per il rilascio del freno.
• Solenoidi spreader a doppio effetto: due sistemi solenoidi in un unico alloggiamento che premono in direzioni opposte; comunemente impiegati nei sistemi moderni per maggiore sicurezza e ridondanza. Le varianti a doppio effetto possono includere un rilascio manuale.
• Profilo della forza magnetica: entrambi i tipi mostrano caratteristiche di forza crescente; il progetto della bobina determina i cicli di servizio disponibili.
• Modalità di sovraeccitazione: operando in sovraeccitazione (40% ED), il solenoide viene alimentato a potenza maggiorata durante la fase di attuazione per ottenere un'elevata forza iniziale in grado di vincere la molla del freno. Un raddrizzatore di sovraeccitazione riduce la tensione di mantenimento una volta che il magnete raggiunge la posizione finale, consentendo tipicamente un ciclo di servizio standard effettivo dell'80% (funzionamento a risparmio energetico garantendo al contempo elevata forza di attrazione iniziale).
• Opzioni acustiche e di sicurezza: soluzioni per ridurre il rumore di commutazione (stop damper) e altre opzioni adattate a requisiti di sicurezza più elevati.

Vantaggi

• Corsa ridotta combinata con elevata forza magnetica per un'azione compatta e potente.
• Insensibilità all'umidità e alla polvere (adatto ad ambienti gravosi).
• Possibilità di montaggio in qualsiasi posizione per adattarsi a diverse esigenze di installazione.

Dati tecnici del solenoide spreader doppio standard
Tensione di alimentazione: 205 V CC; Ciclo nominale di sovraeccitazione: 40% ED; Configurazione tipica di mantenimento standard dopo sovraeccitazione: 80% ED; Classe di protezione (unità e connettore): IP 54.

• LED088000 (40% ED) — Diametro x Lunghezza: 88 x 120 mm; Corsa: 2 mm; Forza (START): 450 N; Forza (END): 700 N; Potenza in ingresso: 68 W.
• LED098000 (40% ED) — Diametro x Lunghezza: 98 x 136 mm; Corsa: 2,5 mm; Forza (START): 590 N; Forza (END): 1.100 N; Potenza in ingresso: 84 W.
• LED115000 (40% ED) — Diametro x Lunghezza: 115 x 140 mm; Corsa: 3 mm; Forza (START): 750 N; Forza (END): 1.050 N; Potenza in ingresso: 90 W.
• LED135000 (40% ED) — Diametro x Lunghezza: 135 x 165 mm; Corsa: 3 mm; Forza (START): 1.260 N; Forza (END): 1.800 N; Potenza in ingresso: 131 W.
• LED140000 (40% ED) — Diametro x Lunghezza: 135 x 225 mm; Corsa: 4 mm; Forza (START): 1.500 N; Forza (END): 3.000 N; Potenza in ingresso: 182 W.
• LED165000 (40% ED) — Diametro x Lunghezza: 165 x 250 mm; Corsa: 4 mm; Forza (START): 2.800 N; Forza (END): 3.750 N; Potenza in ingresso: 201 W.

Caratteristiche / specifiche tecniche

• Marca: Kendrion.
• Applicazione principale: rilascio di freni a blocco o a tamburo negli azionamenti di ascensori e scale mobili.
• Varianti: solenoidi spreader a semplice e doppio effetto (il doppio effetto è spesso utilizzato per maggiore sicurezza e ridondanza).
• Capacità di sovraeccitazione per elevata forza iniziale di azionamento (sovraeccitazione tipica: 40% ED e successiva riduzione della tensione di mantenimento).
• Classe di protezione (solenoide spreader doppio standard): IP 54.
• Opzioni: stop damper per riduzione del rumore; rilascio manuale su alcuni modelli a doppio effetto; variazioni di bobina/ciclo di servizio a seconda dell'applicazione.
