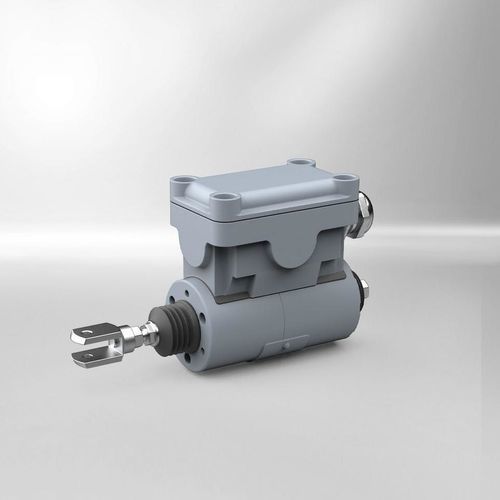

Elettromagnete lineare Explosion-Proof Solenoids

antideflagrante24 Vdi potenza

Panoramica

I solenoidi lineari ATEX (solenoidi a stantuffo a prova di esplosione) sono attuatori lineari specializzati progettati per l'uso in atmosfere esplosive. Riducendo il rischio di innesco mediante la prevenzione di scintille, archi elettrici e temperature superficiali eccessive, sono disponibili con certificato di esame CE di tipo (ATEX).

Applicazioni

• Impiego in aree esplosive e ambienti industriali pericolosi in cui è necessario minimizzare il rischio di innesco.
• Applicazioni tipiche: azionamento valvole, interblocchi di sicurezza e altre funzioni di attuazione lineare in atmosfere potenzialmente esplosive.

Progetto e protezione

• Progetti di solenoidi lineari certificati ATEX conformi ai requisiti per atmosfere esplosive.
• Costruzione studiata per evitare scintille e archi elettrici e per limitare le temperature superficiali a valori sicuri.
• Bobina incassata e componenti resistenti ad alte temperature; scocche in acciaio e alluminio con collegamento di messa a terra.

Conformità / Certificazione

• Certificato di esame CE di tipo (ATEX) per l'esercizio in aree esplosive.
• Progettati e testati secondo le norme EN applicabili per atmosfere esplosive.

Varianti prodotto / Riepilogo tecnico (estratto)

• 4101E06K00 — Taglia 06 — 123 x 230 mm — 24 V CC — 21 W — Corsa 15 mm — Forza 20 N
• 4101E07K00 — Taglia 07 — 133 x 240 mm — 24 V CC — 25 W — Corsa 20 mm — Forza 30 N
• 4101E09K00 — Taglia 09 — 150 x 260 mm — 24 V CC — 32 W — Corsa 20 mm — Forza 50 N
• 4103E10K00 — Taglia 10 — 150 x 285 mm — 24 V CC / 110 V CC — 50 W / 47 W — Corsa 25 mm — Forza 60 N
• 4103E11K00 — Taglia 11 — 116 x 315 mm — 24 V CC — 40 W — Corsa 30 mm — Forza 75 N
• 4103E11K03 — Taglia 11 — 115 x 215 mm — 200 V CC — 48 W — Corsa 15 mm — Forza 160 N
• 4103E13K00 — Taglia 13 — 180 x 315 mm — 24 V / 110 V / 180 V / 205 V CC — 56 W / 60 W / 63 W / 62 W — Corsa 30 mm — Forza 120 N
• 4103E13K03 — Taglia 13 — 180 x 315 mm — 200 V CC — 59 W — Corsa 15 mm — Forza 240 N
• 4103E14K00 — Taglia 14 — 180 x 410 mm — 24 V CC — 77 W — Corsa 40 mm — Forza 150 N
• 4103E16K00 — Taglia 16 — 210 x 475 mm — 24 V CC — 83 W — Corsa 50 mm — Forza 160 N
• 4103E18K00 — Taglia 18 — 205 x 490 mm — 24 V CC — 106 W — Corsa 50 mm — Forza 250 N

Caratteristiche / Specifiche

• Classificazione per atmosfere esplosive: II 2G Ex eb IIC T4 Gb
• Ciclo di lavoro: 100%
• Grado di protezione (scocca e morsetti): IP54
• Concetto di protezione dall'innesco: aumento della sicurezza (Ex eb)
• Classe di temperatura: T4 (fino a +135 °C)
• Temperatura di esercizio (standard): -20 °C a +40 °C (per il tipo 4103E11K03: -20 °C a +35 °C)
• Costruzione: magnete in vaschetta con cassetto morsettiera separato; cassetto morsettiera con collegamento di protezione PE

Note di installazione e funzionamento

• È necessario un dispositivo di protezione a monte lato cliente (fusibile o interruttore).
• Si consiglia l'uso di un varistore per limitare i picchi di tensione alla commutazione.
• Seguire le regole di installazione ATEX e le normative locali durante l'integrazione in apparecchiature per aree pericolose.
