Elettrovalvola a comando diretto 97

a 3/2 vieNONC

Panoramica

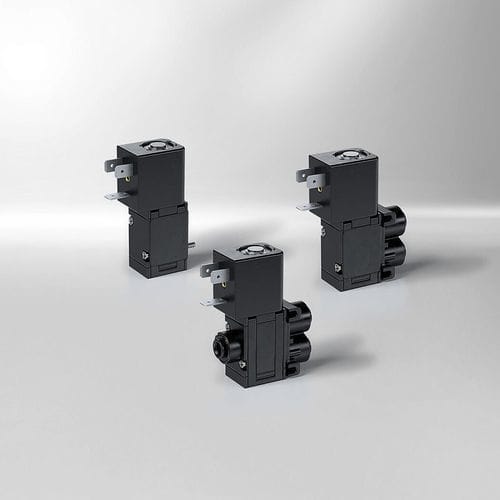

Un'elettrovalvola per isolamento dei fluidi a diaframma separa l'attuatore dal fluido di processo tramite una membrana di tenuta, permettendo applicazioni che richiedono assenza di contaminazione o elevata resistenza chimica a fluidi aggressivi. Solo materiali selezionati sono a contatto con il fluido. Le valvole sono adatte per acidi, alcali e inchiostri speciali e sono disponibili come 3/2 o 2/2 vie in configurazione NC (normalmente chiusa) o NO (normalmente aperta); le varianti 3/2 possono essere fornite come derivazione o miscelatore.

Progetto e funzionamento
Il design equilibrato in pressione mantiene basso il consumo energetico (tipicamente ≤ 6 W). L'orifizio nominale è di circa 3,5 mm e la valvola supporta pressioni fino a 8 bar su richiesta, con portate fino a 350 l/min. Il corpo compatto è disponibile per 12 V DC o 24 V DC; altre tensioni su richiesta. Funzioni opzionali: comando manuale e segnalazione di posizione. Materiale standard del corpo: PPSU; altri materiali termoplastici stampabili su richiesta. Guarnizioni: NBR, FKM o EPDM a seconda dell'applicazione. Collegamenti pneumatici esterni: flangia o push-in (4 mm o 6 mm); possibili configurazioni combinate. Con un connettore conforme alla norma EN 60529 la valvola può raggiungere la protezione IP65.

Vantaggi principali

• Ingombro compatto
• Ampio orifizio nominale (~3,5 mm)
• Opzione a bassa rumorosità
• Compatibilità con vari fluidi aggressivi
• Alte portate con basso consumo energetico

Ambiti di applicazione

• Stampa & movimentazione carta: dosaggio di inchiostri aggressivi, buone proprietà di risciacquo e bassa influenza termica
• Tecnica dentale: fornitura aria/acqua per unità dentali, basso volume morto, opzione KTW/acqua potabile
• Tecnologie analitiche & di laboratorio: applicazioni in acqua ultrapura; dimensioni compatte per integrazione in dispenser portatili

Specifiche tecniche generali
Parametro — Valore
Tensione nominale — 24 V DC o 12 V DC
Consumo di potenza — ≤ 6 W (a 0 a 3,5 bar)
Campo di pressione — -0,9 a 3,5 bar (fino a 8 bar su richiesta)
Dimensione orifizio — ca. 3,5 mm
Valore Kv — max. 3,5 l/min
Portata max. — fino a 350 l/min
Materiali a contatto con il fluido — Guarnizioni: EPDM, NBR o FKM; Corpo: PPSU. Elenchi FDA/UL disponibili; omologazione acqua potabile su richiesta
Classe di protezione — IP65 (con connettore e collegamenti pneumatici adeguati)
Collegamenti pneumatici — Flangia o push-in (4 mm o 6 mm)
Collegamenti elettrici — Faston 6,3 x 0,8, connettore EN 60529 o cavi
Funzioni — 3/2 NC/NO, 2/2 NC/NO, 3/2 multifunzionale (derivazione/miscelatore)
Dimensioni (h x l x p) — 68 x 22 x 30 mm (versione flangia)

Caratteristiche / specifiche tecniche

• Progetto con diaframma per isolare l'attuatore dal fluido
• Corpo standard: PPSU (elenco FDA/UL su richiesta; omologazione acqua potabile su richiesta)
• Guarnizioni: NBR, FKM, EPDM in base all'applicazione
• Consumo tipico: ≤ 6 W
• Pressione operativa max.: standard fino a 3,5 bar; su richiesta fino a 8 bar
• Portata max.: fino a 350 l/min (in base a pressione e configurazione)
• Versioni disponibili: 2/2 e 3/2 (NC/NO), 3/2 multifunzionale; comando manuale e segnalazione posizione opzionali
• Classe di protezione: IP65 (con connettore adeguato)
• Collegamenti pneumatici: flangia o push-in (4 mm o 6 mm)
• Collegamenti elettrici: Faston 6,3 x 0,8, connettore EN 60529 o cavi
• Dimensioni (versione flangia): 68 x 22 x 30 mm
