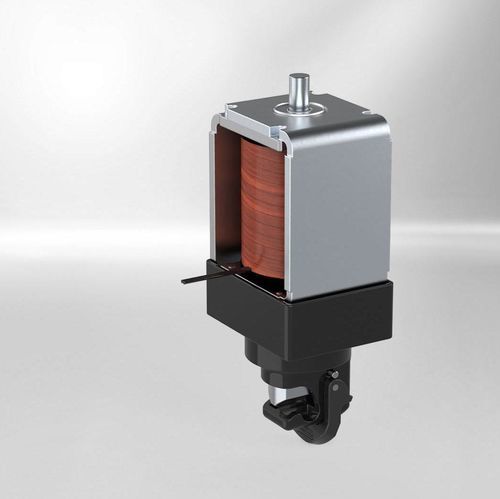

Elettrovalvola ad effetto diretto Power Pinch Valve

a 2 vieNONC

Panoramica prodotto
La Power Pinch Valve è una valvola a pinza ad azionamento elettromagnetico che offre una forza di serraggio fino a 42 N in un involucro compatto (50 x 64 x 135 mm). Progettata per stringere e controllare tubazioni flessibili, mantiene il fluido completamente separato dalla meccanica della valvola. Supporta il flusso bidirezionale ed è compatibile con tubi in silicone e PVC più rigido con diametro esterno 4–8 mm (spessore parete tipico 1–1,5 mm). È possibile integrare elettronica opzionale per il monitoraggio di posizione o rilevamento del flusso per requisiti di sicurezza o controllo più elevati.

Versioni

• NO (Normally Open): Valvola aperta a riposo; il serraggio avviene quando il solenoide è alimentato.
• NC (Normally Closed): Valvola chiusa a riposo; il serraggio è a molla. Alcune varianti NC prevedono opzione di rilascio manuale.

Punti funzionali principali

• Forza di serraggio elevata fino a 42 N
• Dimensioni compatte: 50 x 64 x 135 mm
• Adatta per tubi Ø 4–8 mm (spessore parete ~1–1,5 mm)
• Compatibile con tubi in PVC e silicone
• Separazione completa del fluido dalla meccanica (assenza di zone morte)
• Capacità di flusso bidirezionale
• Integrazione opzionale di sensori per rilevamento posizione o flusso

Applicazioni
Progettata per il controllo preciso e sicuro dei flussi liquidi in ambienti impegnativi come strumenti diagnostici in vitro, dialisi e altri sistemi medici, linee di riempimento/imbottigliamento e sistemi di irrigazione agricoli. Esempi: dosaggi di precisione in laboratorio, controllo del flusso sanguigno in dialisi, riempimento automatico di bottiglie, sistemi di irrigazione automatici.

Vantaggi

• Elevata forza di serraggio che consente l'uso di tubi più rigidi ed economici (PVC) oltre al silicone
• Controllo preciso del flusso e azionamento rapido
• Separazione del fluido per uso con liquidi sensibili o aggressivi
• Assenza di zone morte, riduzione del rischio di contaminazione
• Possibilità di controllo in entrambe le direzioni di flusso
• Rilevamento posizione e monitoraggio opzionali
• Progettazione compatta pronta per l'installazione con varianti a cartuccia o controparte

Specifiche tecniche generali (esemplificative)

• Dimensioni: 50 x 64 x 135 mm
• Funzioni: NO (Normally Open) / NC (Normally Closed) selezionabili
• Tensione nominale: 24 V DC (altre tensioni su richiesta)
• Consumo: circa 18 W
• Ciclo di lavoro: 100% DC
• Forza di serraggio: fino a 42 N
• Temperatura di esercizio: 5 °C a 40 °C
• Pressione di esercizio: 0–2 bar (a seconda delle caratteristiche del tubo)
• Tubo consigliato OD: 4–8 mm; spessore parete tipico 1–1,5 mm
• Materiali compatibili: PVC, silicone
• Opzioni: sistema elettronico per rilevamento posizione/portata; varianti con rilascio manuale per alcune versioni NC
