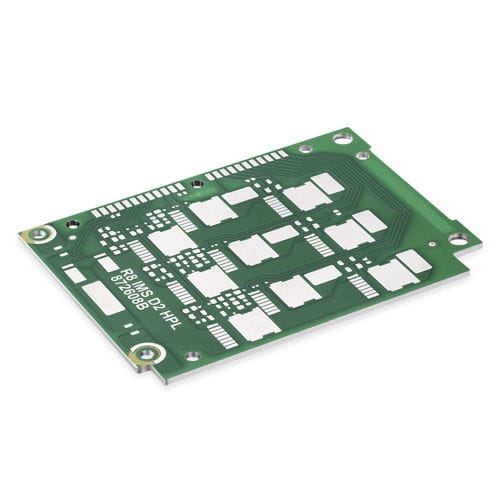

Circuito stampato multistrato MPCB

8 strati

L'MPCB, un circuito stampato a base metallica, è composto da un substrato metallico (ad esempio alluminio, rame o acciaio inossidabile), da un dielettrico per la dissipazione termica e dal circuito in rame. Grazie alla loro capacità di dissipare il calore, gli MPCB sono utilizzati per un'ampia gamma di applicazioni. Si possono trovare negli alimentatori, nell'illuminazione a LED o ovunque il calore sia un fattore importante. Spessore massimo della scheda Spessore scheda: 4.0 mm Dimensioni massime del pannello di consegna: 740 mm x 540 mm. Dimensioni del pannello di consegna: 740 mm x 540 mm Peso massimo del rame (strato interno/esterno) Peso del rame (strato interno/esterno): 6 oz Dimensione della foratura sulla base in alluminio: Max. 6.4 mm, min. 0.55 mm Dimensione della foratura su base di rame: Max. 6.0 mm, min. 0.6 mm Tensione massima di rottura: 6000V/AC Tensione di rottura: 6000V/AC Prestazioni di dissipazione del calore: 12W/m.K Tipo di materiale della base metallica: Rame/Alluminio/Acciaio inossidabile/Ferro
