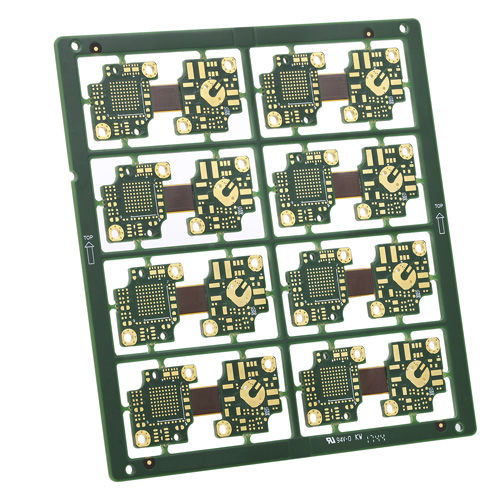

Circuito stampato flessibile Rigid-Flex PCB

10 strati2 strati4 strati

Le schede rigide-flessibili sono PCB che hanno PCB flessibili (FPC) e PCB rigidi sulla stessa scheda, che sono comunemente impiegati per risparmiare spazio, rimuovere i gruppi di cablaggio e possono anche essere saldati con componenti complessi. La combinazione di altre schede a tecnologia superiore, come l'HDI, come parte del suo imballaggio, è anche un design comune. Rigido-flex con scheda rigida 2-16L e scheda flessibile 1-6L Struttura del traferro sull'area flessibile PCB rigido-flex con HDI a 2 fasi Rigid-flex con struttura asimmetrica (1 strato flessibile + 1 strato rigido) Dispensazione su area di transizione rigida flex
