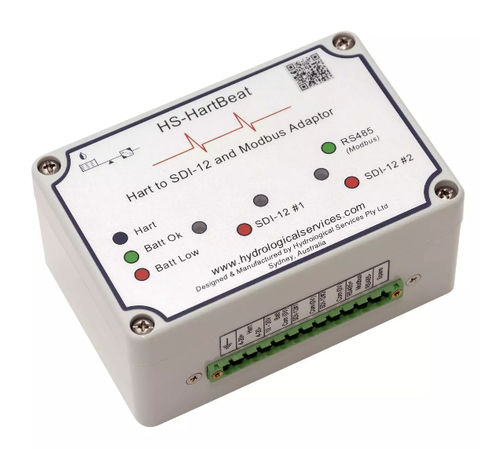

Modulo di interfaccia HART HART to SDI-12/

RS-485Modbus

L'interfaccia "HART to SDI-12 Interface" di HyQuest Solutions consente di collegare qualsiasi dispositivo HART 4-20mA a un data logger SDI-12, fornendo la migliore precisione disponibile dal protocollo HART.L'Hartbeat è disponibile in due modelli, HBT1 e HBT1 Plus. (Vedere il bollettino separato HBT1 per i dettagli). Doppia interfaccia SDI-12 e uscita 4-20mA Display LCD Robusto enclo-sure in alluminio verniciato a polvere (IP65) Opzioni selezionabili dall'utente Alimentazione - da +10 V a +18 V D C Protezione contro l'inversione di polarità. LCD spento + retroilluminazione spenta + Hart on @ 4mA = 32mA min LCD acceso + retroilluminazione accesa + Hart on @ 20mA = 118mA max Interfaccia Hart - +16V DC (anche quando la fonte di alimentazione è +10 V) Corrente limitata a 30mA - in caso di corto circuito. Utilizza i comandi Hart per recuperare le informazioni e impostare la configurazione. (Permette la connessione di un Vega Connect Master esterno fornendo alimentazione a +16V DC e nessuna comunicazione - selezione DIP Sw) Main SDI - SDI-12 (Conforme a SDI-12 V1.3) Extra SDI - Conforme a SDI-12 V1.3 4-20mA - Come sensore - Range configurabile Indicatori - LED 1 Blu = Hart Comms Rosso = Batteria scarica Verde = Batteria OK LED 2 Rosso = SDI-12 #1 comms - LED 3 Verde = LCD Board comms Opzioni selezionabili dall'utente - Interruttori DIP interni (fare riferimento al manuale di istruzioni per i dettagli) Connessione - Terminali a vite a 6 vie plug-in e terminali a vite a 3 vie plug-in (fare riferimento al manuale di istruzioni per i dettagli) Temperatura di funzionamento - da -400C a +700C Ambiente - IP65 Dimensioni - 205mm x 100mm x 105mm (L x L x P)
