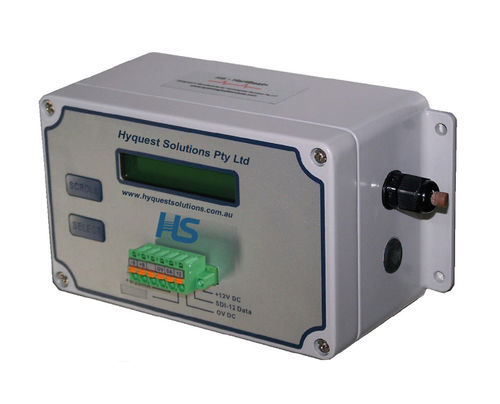

Modulo di interfaccia HART HTB1Plus

Modbus

L'interfaccia "HART to SDI-12 / Modbus Interface" di HyQuest Solutions permette a qualsiasi dispositivo HART 4-20mA di essere collegato a un data logger SDI-12 e/o a un Modbus RTU RS485 fornendo la migliore precisione disponibile dal protocollo HART. (Vedere il bollettino separato HBT1 Plus per i dettagli). Alimentazione - Da +10V a +30V DC Protezione da sovratensione con polifusibile ripristinabile. Protezione contro l'inversione di polarità. Spegne l'interfaccia Hart per risparmiare energia. Potenza minima Hart off @ 0mA = 7mA min Pieno funzionamento Hart on @ 4mA = 18 mA Pieno funzionamento Hart on @ 20mA = 44 mA max Interfaccia Hart - +16V DC (anche quando la fonte di alimentazione è +10 V) Corrente limitata a 30mA - in caso di corto circuito. Utilizza i comandi Hart per recuperare le informazioni e impostare la configurazione. (Permette la connessione di un Vega Connect Master esterno fornendo alimentazione a +16V DC e nessuna comunicazione - selezione DIP Sw) Interfaccia #1 - SDI-12 (conforme a SDI-12 V1.3) Interfaccia #2 - Selezionare tramite DIP switch 1-1, sia : SDI-12 V1.3 O Interfaccia RS485 (2 fili) Modbus Indicatori - - LED 1 Blu = Hart Comms Rosso = Batteria scarica Verde = Batteria OK - LED 2 Rosso = SDI-12 #1 comms - LED 3 Rosso = SDI-12 #2 comunicazioni Verde = Modbus comms Opzioni selezionabili dall'utente - Interruttori DIP interni (fare riferimento al manuale di istruzioni per i dettagli) Connessione - Terminali a vite a 12 vie plug-in e terminali a vite a 3 vie plug-in (fare riferimento al manuale di istruzioni per i dettagli. Temperatura di funzionamento - da -40°C a +70°C Ambiente - IP65 Dimensioni - 120mm x 90mm x 55mm (L x L x P)
