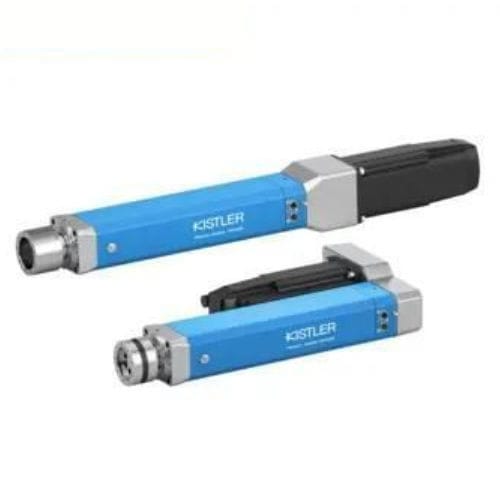

Modulo di assemblaggio con sensore di forza integrato 2164A series

servocomandato

Panoramica
Il modulo di giunzione NC NCFx Pro Tipo 2164A si caratterizza per un design compatto che riduce la distanza tra i centri e lo spazio di installazione, facilitando l'integrazione in concept macchina esistenti. Il sensore di forza è montato direttamente sullo stelo (ram) per una misura diretta della forza ed è disponibile come sensore estensimetrico (strain gauge) o piezoelettrico. La comunicazione digitale tra l'amplificatore servo e il sistema di monitoraggio di processo maXYmos NC (Type 5847C) avviene via EtherCAT. L'integrazione plug-and-play con maXYmos NC consente l'identificazione automatica del modulo e il trasferimento automatico dei valori sensore e di taratura per parametrizzare l'amplificatore servo. I valori misurati vengono trasmessi senza interferenze tramite telemetry. L'interfaccia Ethernet supporta il trasferimento di dati qualità tramite diversi protocolli, la visualizzazione via VNC e il backup dei dati.

Caratteristiche principali / vantaggi

• Sensore di forza montato sullo stelo: estensimetrico o piezoelettrico con telemetry per elevata accuratezza di misura
• Capacità di sovraccarico: +20% della forza nominale in compressione
• Adatto ad applicazioni in compressione e trazione
• Elevata velocità di movimento per tempi di ciclo ridotti
• Varianti piezoelettriche con ampia gamma di misura e sette intervalli di forza predefiniti

Applicazioni

• Rivettatura
• Clinching
• Inserimento/pressatura di cuscinetti, perni e componenti elettronici
• Flangiatura
• Rolling
• Bonding (incollaggio)
• Crimping (sertitura)
• Sinterizzazione
• Creazione di clip e connessioni a scatto
• Caulking
• Test di processo come prove di molle

Interfacce e integrazione

• Comunicazione digitale via EtherCAT tra amplificatore servo e maXYmos NC (Type 5847C)
• Identificazione plug-and-play con trasferimento automatico dei valori sensore e di taratura
• Telemetry per trasmissione delle misure senza interferenze e con precisione
• Interfaccia Ethernet per trasferimento dati qualità tramite vari protocolli, visualizzazione VNC e backup

Specifiche tecniche

• Serie: NCFx Pro
• Tipo / modello: 2164A
• Modulo di giunzione elettromeccanico compatto che riduce distanza tra i centri e ingombro
• Posizione sensore: montato sullo stelo (ram) per misura diretta della forza
• Tecnologie sensore: estensimetrico o piezoelettrico (montaggio ram)
• Esempi di gamme di forza: 1,5 kN, 2 kN, 5 kN, 10 kN, 20 kN, 30 kN, 60 kN, 100 kN
• Esempi di corsa: 100 mm, 200 mm, 400 mm
• Capacità di sovraccarico: +20% della forza nominale (compressione)
• Adatto a applicazioni in compressione e trazione
• Elevata velocità di movimento per ridurre i tempi di ciclo
• Telemetry per trasmissione precisa dei dati di misura
• Comunicazione digitale EtherCAT e parametrizzazione automatica dell'amplificatore servo tramite integrazione maXYmos NC
• Interfaccia Ethernet per trasferimento dati qualità basato su protocolli, visualizzazione VNC e backup
• Varianti disponibili: freno di mantenimento opzionale e configurazioni pressa servo dritta o inclinata
