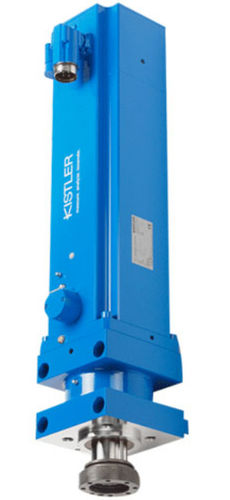

Modulo di assemblaggio con sensore di forza integrato 2151B series

servocomandato

Breve descrizione
Il modulo di giunzione NC NCFH Tipo 2151B (disponibile in due dimensioni) integra un sensore di forza piezoelettrico con amplificatore di carica e un encoder assoluto di spostamento. Progettato per processi di assemblaggio e giunzione monitorati per forza‑spostamento, copre forze nominali da 1 a 60 kN e si presta ad applicazioni con ingombro ridotto e requisiti dinamici elevati.

Caratteristiche/vantaggi principali

• Elevata dinamica: velocità fino a 700 mm/s
• Due dimensioni che coprono l'intervallo di misura 1 … 60 kN
• Design compatto senza cinghia
• Compensazione attiva della compressione di processo per posizionamento preciso
• Encoder assoluto integrato (nessun homing richiesto)
• Bassa manutenzione

Descrizione estesa
Il corpo contiene il sensore di spostamento, l'encoder assoluto integrato, il sensore di forza piezoelettrico trazione/compressione e l'amplificatore di carica. Le forze sul sensore generano una carica proporzionale nell'elemento piezo, convertita dall'amplificatore in segnale di tensione analogico. L'azionamento è un servomotore CA ad albero cavo commutato elettricamente, controllato da un servoamplificatore che garantisce velocità costante indipendente dal carico. Sono supportate funzioni standard come pressatura a blocchi, pressatura in posizione, pressatura controllata in forza e posizionamento intermedio. Il modulo può essere impiegato con servoamplificatori IndraDrive in combinazione con maXYmos NC Tipo 5847; la comunicazione IndraDrive ↔ maXYmos NC avviene in tempo reale via SERCOS III. Sono disponibili interfacce slave bus di campo a bordo per il controllo cliente (PROFIBUS, PROFINET, EtherNet/IP, EtherCAT). I dati qualità possono essere trasmessi via Ethernet; è supportata la visualizzazione via VNC e il backup dei dati.

Caratteristiche / specifiche tecniche

• Famiglia/modello: NCFH, Tipo 2151B
• Intervallo forze nominali/misura: 1 … 60 kN (copertura tramite due dimensioni; varianti multiple)
• Dimensioni / corse: dimensione 1 — 200 mm; dimensione 2 — 400 mm (esempi)
• Principio di misura: sensore di forza piezoelettrico integrato con amplificatore di carica
• Misura dello spostamento: sensore di spostamento integrato con encoder assoluto
• Azionamento: servomotore CA ad albero cavo commutato elettricamente (controllo tramite servoamplificatore)
• Velocità max. / dinamica: fino a 700 mm/s
• Funzioni standard: pressatura a blocchi, pressatura in posizione, pressatura controllata per forza, posizionamento intermedio
• Compensazione: compensazione attiva della compressione di processo
• Interfacce / integrazione: compatibile con IndraDrive + maXYmos NC (Tipo 5847); SERCOS III in tempo reale; interfacce bus di campo onboard (PROFIBUS, PROFINET, EtherNet/IP, EtherCAT)
• Dati / monitoraggio: dati qualità via Ethernet; visualizzazione via VNC; backup dati supportato
• Design / manutenzione: compatto, senza cinghia, bassa manutenzione
