Portapinze CRL42

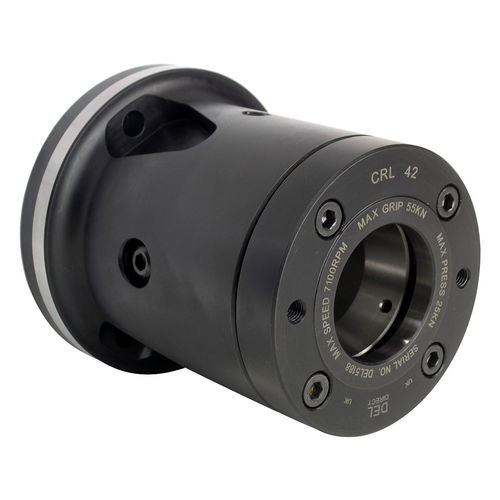

Portapinze - CRL42 - Kitagawa Europe
Portapinze - CRL42 - Kitagawa Europe
Portapinze - CRL42 - Kitagawa Europe - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Velocità di rotazione

Max.: 7.100 rpm
(44.611 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Descrizione

Caratteristiche principali
  • Mandrino porta-pinza serie lunga disponibile in diversi tipi di montaggio per montaggio diretto sul mandrino o tramite piastra adattatrice di precisione.
  • Campo di serraggio: 2–42 mm.
  • Corsa manicotto: 7 mm.
  • Velocità massima: 7100 min-1.
  • Forza mandata max.: 25 kN.
  • Forza di serraggio max.: 55 kN.
  • Peso: 9 kg.
  • Cilindro in abbinamento: S1246.
  • Compatibile con pinze a molla D173E, Varibore D673 e Rubberflex.


Tipi di pinze e applicazioni
  • Pinze a molla (D173E): per la seconda lavorazione; le pinze sono tarate in base al diametro serrato per garantire elevata precisione. Pinze standard fornite lisce o dentate, normalmente in incrementi di 0,5 mm o su misura.
  • Pinze Varibore (D673): ideali per la prima lavorazione; campo effettivo 2–3 mm per la gestione di barra grezza. Disponibili lisce, dentate o super-grip.
  • Pinze Rubberflex: stessa precisione delle pinze a molla; la vulcanizzazione gomma-metallo elastica consente un campo di serraggio ±1 mm rispetto al diametro nominale.


Ulteriori informazioni
  • Progettato per funzionare con bar pusher e barfeeder.
  • Fermi di lavoro regolabili per pinze (tipo molla) disponibili.
  • Corpo lungo / ampia gamma: il design CRL ottimizza le dimensioni esterne per massimizzare lo spazio utensile offrendo allo stesso tempo capacità di serraggio estese (serie 1,6–80 mm).
  • Collet a lunghezza fissa: il pezzo rimane in posizione fissa durante l'attuazione consentendo un preciso posizionamento sull'asse Z.
  • Opzioni di pinze intercambiabili (spring, varibore, rubberflex) per maggiore flessibilità tra prima e seconda lavorazione.
  • Fornito con bulloni di montaggio e connettore drawtube lavorato su misura opzionale per un'installazione rapida.
  • Montaggio diretto o tramite piastra adattatrice per un fissaggio ripetibile al mandrino e riduzione dei tempi di messa a punto.
  • Bonifica superficiale per ottimizzare rigidità e durata. Il montaggio diretto supporta applicazioni ad alta velocità grazie all'elevata concentricità.
  • Mandrino della serie lunga intercambiabile con i mandrini di potenza serie B-200.


Caratteristiche / specificazioni tecniche
  • Modello: CRL42
  • Campo di serraggio: 2–42 mm
  • Corsa manicotto: 7 mm
  • Velocità massima: 7100 min-1
  • Forza mandata max.: 25 kN
  • Forza di serraggio max.: 55 kN
  • Peso: 9 kg
  • Cilindro in abbinamento: S1246
  • Compatibile con: pinze a molla D173E, Varibore D673 e Rubberflex
