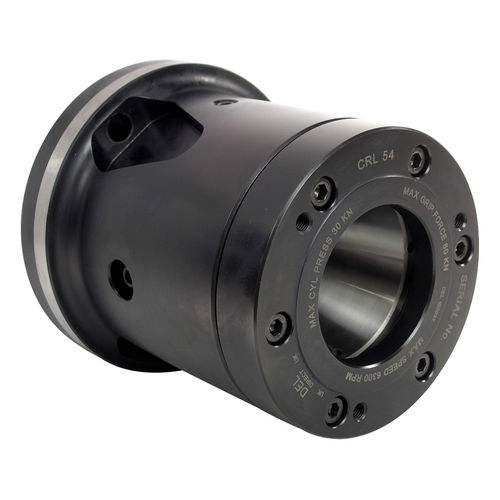

Portapinze per bussola di serraggio CRL54A6

per pinze in spintaper lavorazioneper tornitura

Panoramica
Mandrino a pinze serie lunga per montaggio su mandrino tornio e barfeed, disponibile in diversi tipi di fissaggio e compatibile con pinze spring, Varibore e rubberflex.

Caratteristiche principali

• Campo di serraggio (mm): 1,6 - 54
• Corsa della manica (mm): 10
• Velocità massima (min-1): 6300
• Forza di ingresso max (kN): 30
• Forza di serraggio max (kN): 60
• Cilindro abbinato: S1552

Compatibilità pinze

• Adatto per pinze D853E (spring) per operazioni di seconda lavorazione ad alta precisione
• Compatibile con pinze D120 Varibore (corsa 2–3 mm per prima operazione)
• Compatibile anche con pinze rubberflex

Progetto e applicazioni

• Progettato per l'utilizzo con spingibarra/barfeed e per il montaggio diretto su mandrino o tramite piastra adattatrice di precisione
• Corpo lungo e ampia gamma per ospitare pinze ad alta precisione e massimizzare lo spazio utensile; capacità della serie fino a 80 mm
• Pinza a lunghezza fissa mantiene il pezzo stabile durante l'azionamento per un posizionamento Z preciso; una manica conica comprime la pinza per afferrare il pezzo
• Uso in prima e seconda operazione: Varibore e rubberflex per barra grezza (prima operazione); pinze spring per alta precisione (seconda operazione)
• Fornito con bulloni di montaggio; connettore drawtube lavorato su misura opzionale per installazione immediata
• Componenti cementati per maggiore rigidità e lunga durata; design a montaggio diretto per elevata concentricità alle velocità
• Intercambiabile con mandrini di potenza serie B-200

Specifiche tecniche

• Modello: CRL54A6
• Campo di serraggio (mm): 1,6 - 54
• Corsa della manica (mm): 10
• Velocità massima (min-1): 6300
• Forza di ingresso max (kN): 30
• Forza di serraggio max (kN): 60
• Peso (kg): 15
• Cilindro abbinato: S1552
• Pinze idonee: D853E (spring), D120 (Varibore); compatibile rubberflex
• Intercambiabile con: B-200 Series Power Chucks
