Portapinze per tornitura DHP52A5
di alta precisionead alta velocitàdi grande precisione

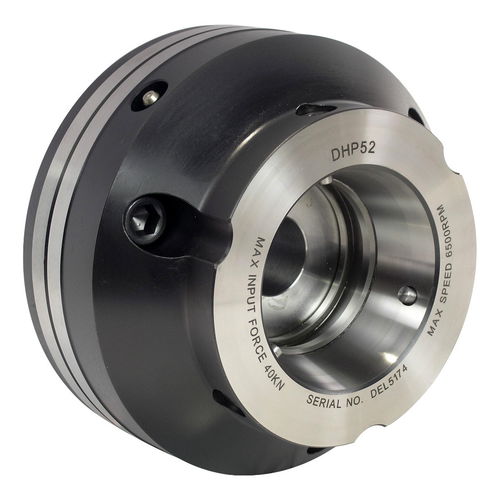

Portapinze per tornitura - DHP52A5 - Kitagawa Europe - di alta precisione / ad alta velocità / di grande precisione
Portapinze per tornitura - DHP52A5 - Kitagawa Europe - di alta precisione / ad alta velocità / di grande precisione
Portapinze per tornitura - DHP52A5 - Kitagawa Europe - di alta precisione / ad alta velocità / di grande precisione - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Applicazioni
per tornitura
Altre caratteristiche
di grande precisione, ad alta velocità, di alta precisione, pull-back, a montaggio diretto, autocentrante
Numero di ganasce
3 ganasce
Diametro di bloccaggio

Max.: 65 mm
(2,56 in)

Min.: 4 mm
(0,16 in)

Velocità di rotazione

Max.: 6.500 rpm
(40.841 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Descrizione

Panoramica
Mandrino a pinze con azione pull-back e corpo compatto, progettato per serraggi concentrici sicuri e cambi pinza rapidi.

Caratteristiche principali
  • Campo di serraggio: 4 - 65 mm (alternativo: 4 - 52 mm)
  • Incremento pinza: 1 mm
  • Corsa manicotto: 4,5 mm
  • Attacco: A5
  • Velocità massima: 6500 min-1
  • Forza di ingresso max: 45 kN (alternativa: 40 kN)
  • Forza di serraggio max: 105 kN (alternativa: 94 kN)
  • Cilindri compatibili: S1552, SS1452K, SR1453


Dettagli prodotto
  • Cambi pinza ultra-rapidi: tempo tipico 10 secondi per ridurre i tempi di ciclo.
  • Adatto alla prima operazione: accetta pinze con campo ±0,5 mm per la gestione di barra grezza prima della seconda operazione ad alta precisione.
  • Azione pull-back: la pinza viene tirata all’interno del mandrino per chiudere e spinta verso l’esterno per aprire; non è possibile fornire fermagli posteriori — utilizzare quando il posizionamento assiale preciso non è critico.
  • Installazione: fornito con bulloni di fissaggio e connettore drawtube lavorato su misura per il montaggio immediato.
  • Opzioni di montaggio: montaggio diretto sulla mandrino o tramite piastra adattatrice di precisione per assicurare un montaggio ripetibile e limitare le regolazioni.
  • Costruzione: componenti cementati per rigidità e lunga durata.
  • Corpo corto / ampia gamma: le pinze DC Varibore consentono un corpo compatto pur coprendo ampie capacità (serie: 4–80 mm).
  • Profilo basso: piccolo diametro di naso per migliore ingombro utensile.
  • Tenuta: guarnizioni O-ring per prevenire l’ingresso di refrigerante e trucioli; non richiede grasso.
  • Adatto ad alta velocità: il montaggio diretto garantisce alta concentricità per operazioni ad elevata velocità non appropriate per mandrini a 3 ganasce convenzionali.
  • Compatibilità pinze: pinze DC-52 Varibore (lisce o dentellate; dentellate consigliate per presa aggressiva in prima operazione).


Specifiche tecniche
  • Designazione modello: DHP52A5
  • Campo di serraggio (segnalato): 4 - 65 mm (alternativo 4 - 52 mm)
  • Incremento pinza: 1 mm
  • Corsa manicotto: 4,5 mm
  • Attacco: A5
  • Velocità massima: 6500 min-1
  • Forza di ingresso max: 45 kN (alternativa 40 kN)
  • Forza di serraggio max: 105 kN (alternativa 94 kN)
  • Peso: 11,3 kg
  • Cilindri compatibili: S1552, SS1452K, SR1453
  • Tipo di pinza: DC-52 Varibore (liscia o dentellata)
