Portapinze per lavorazione DHP65A5
di alesaturaper tornituraad alta velocità

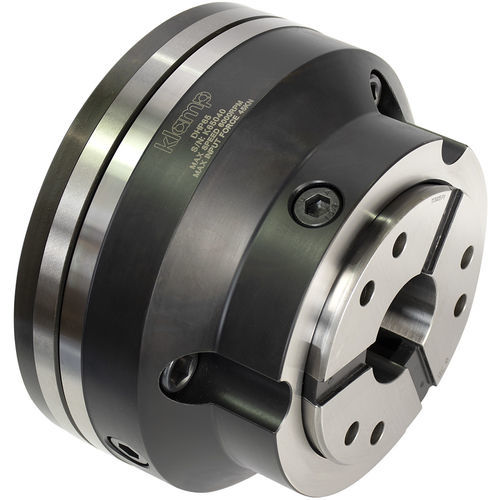

Portapinze per lavorazione - DHP65A5 - Kitagawa Europe - di alesatura / per tornitura / ad alta velocità
Portapinze per lavorazione - DHP65A5 - Kitagawa Europe - di alesatura / per tornitura / ad alta velocità
Portapinze per lavorazione - DHP65A5 - Kitagawa Europe - di alesatura / per tornitura / ad alta velocità - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Applicazioni
per lavorazione, di alesatura, per tornitura
Altre caratteristiche
ad alta velocità, con cambio rapido, per macchina utensile, pull-back, autocentrante
Diametro di bloccaggio

Max.: 65 mm
(2,56 in)

Min.: 4 mm
(0,16 in)

Velocità di rotazione

Max.: 6.000 rpm
(37.699 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Descrizione

Panoramica
  • Mandrino porta pinze con design compatto e azione pull-back per serraggio sicuro e preciso. Attacco: A5. Modello: DHP65A5.


Caratteristiche principali
  • Tempo cambio pinza ultra-rapido: circa 10 secondi
  • Intervallo di serraggio: 4 - 65 mm
  • Incremento pinza: 1 mm
  • Corsa manica: 4,5 mm
  • Forza di ingresso max: 45 kN
  • Forza di serraggio max: 105 kN
  • Velocità massima: 6000 min-1
  • Tipologia pinza compatibile: DC-65 Varibore


Compatibilità
  • Accetta pinze DC-65 Varibore con tolleranza di precisione ±0,5 mm; fornito con superfici di presa lisce o dentellate.
  • Sostituibile con i mandrini di potenza serie B-200 (quick gun-change pull-back).


Costruzione e protezione
  • Gomma vulcanizzata tra i segmenti in acciaio indurito per protezione da liquidi di raffreddamento e trucioli.
  • Design completamente sigillato con O-ring per prevenire ingressi di refrigerante e trucioli; non serve grasso per il funzionamento.


Prestazioni e montaggio
  • Azione pull-back: la pinza viene tirata nel mandrino per chiudere e spinta per aprire; non sono previsti finecorsa posteriori.
  • Montaggio diretto sul mandrino del tornio o tramite piastra adattatrice di precisione; fornito con bulloni di fissaggio e connettore di drawtube lavorato per installazione immediata.
  • Il montaggio diretto assicura alta concentricità adatta ad operazioni ad alta velocità dove un mandrino a 3 ganasce può risultare meno idoneo.


Durabilità e design
  • Corpo temprato per ottimizzare rigidità e durata nel tempo.
  • Corpo corto e ampia gamma di serraggio grazie alle pinze Varibore; piccolo diametro della punta per miglior libertà dell'utensile.


Note aggiuntive
  • Controforatura e profili speciali disponibili su richiesta.


Caratteristiche / specifiche tecniche
  • Modello: DHP65A5
  • Attacco: A5
  • Intervallo di serraggio: 4 - 65 mm
  • Incremento pinza: 1 mm
  • Corsa manica: 4,5 mm
  • Forza di ingresso max: 45 kN
  • Forza di serraggio max: 105 kN
  • Velocità massima: 6000 min-1
  • Peso: 11.6 kg
  • Cilindri compatibili: S1875, SS1771, SR1566
  • Tipologia pinze: DC-65 Varibore
  • Accessori forniti: bulloni di montaggio e connettore drawtube; superfici di presa lisce o dentellate disponibili
