Tavola intermittente pneumatica GT series

verticaleper macchina utensileper carico pesante

Descrizione

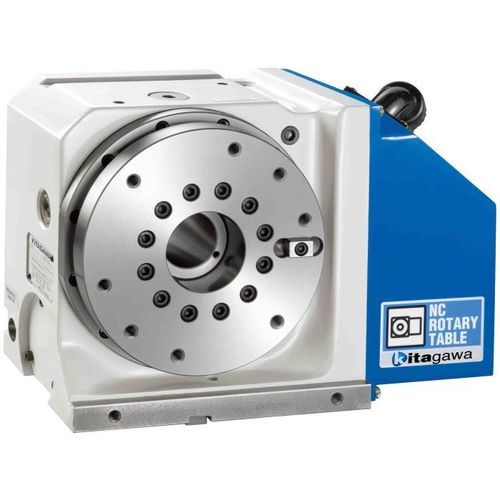

La tavola rotante Kitagawa GT-200 è un'unità con foro passante progettata per sopportare elevate forze di taglio. Presenta un diametro tavola di Ø200 mm, foro passante Ø45 mm e raggiunge fino a 41,6 rpm di velocità del mandrino per l'indicizzazione ad alta velocità. La struttura rigida del corpo riduce la deformazione sotto carico e il serraggio pneumatico eroga 820 N·m a 0,5 MPa.

Specifiche principali

• Marca: Kitagawa
• Modello: GT-200
• Diametro tavola: Ø200 mm
• Diametro foro centrale: Ø65 mm (65H7)
• Diametro foro passante: Ø45 mm
• Altezza asse: 140 mm
• Metodo di serraggio: Pneumatico
• Coppia di serraggio: 820 N·m (a 0,5 MPa)
• Rapporto riduzione totale: 1/72
• Velocità massima del mandrino (4° asse, Fanuc): 41,6 rpm (a motore 3000 rpm)
• Precisione di indicizzazione: 20 s
• Ripetibilità: 4 s
• Massa: 65 kg

Punti chiave

• Aumento della coppia di serraggio ottenuto incrementando l'area del pistone e con un nuovo meccanismo di serraggio.
• Struttura del corpo rigida per ridurre la deformazione durante lavorazioni pesanti.
• Progettazione del pistone del freno che riduce la distorsione sotto carico.
• Elevata coppia di serraggio che consente di aumentare la velocità di lavorazione e ridurre i tempi di ciclo.

Opzioni

• Contropunta manuale (opzione): TS200RN o MR200RN
• Tail spindle (opzione): TSR142-A
• Giunto rotante (opzione): RJ40H20J01 (Idraulico/Pneumatico 4 porte) e altre serie RJ
• Versione MAC Mini: GTM200R40 (opzionale)

Tabella tecnica (riepilogo)
Model: GT200 | GT250 | GT320
Right-handed Type: ○ | ○ | ○
Left-handed Type: ○ | ○ | ○
Table Diameter (mm): ø200 | ø250 | ø320
Centre Hole Diameter (mm): ø65H7 | ø100H7 | ø130H7
Through Hole Diameter (mm): ø45 | ø70 | ø105
Centre Height (mm): 140 | 180 | 225
Clamping Torque (N·m) (at 0.5 MPa): 820 | 1600 | 2800
Motor Axis Reduced Inertia (kg·m²): 0.00023 | 0.00036 | 0.00039
Servomotor (for Fanuc spec.): αiF 4/5000-B | αiF 4/5000-B | αiF 8/3000-B
Total Reduction Ratio: 1/72 | 1/90 | 1/120
Max. Rotation Speed (min⁻¹) 4th axis spec. (Fanuc spec.): 41.6 (at motor 3000 min⁻¹) | 33.3 (at motor 3000 min⁻¹) | 25 (at motor 3000 min⁻¹)
M signal spec.: 41.6 (at motor 3000 min⁻¹) | 33.3 (at motor 3000 min⁻¹) | 16.6 (at motor 2000 min⁻¹)
Allowable Work Inertia (kg·m²): 1.00 | 1.95 | 4.49
Indexing Accuracy (sec): 20 | 20 | 20
Repeatability (sec): 4 | 4 | 4
Mass of Product (kg): 65 | 87 | 145
Allowable Load Horizontal (kg): 200 | 250 | 350
Allowable Load Vertical (kg): 100 | 125 | 180
Manual Tailstock (option): MR200RN | MR250RN | MR320RN
Tail Spindle (option): MSR142A/TSR142A | MSR181A/TSR181A | TSR181A45
Rotary Joint (option): RJ40H20J01 (Hydraulic/Pneumatic 4 ports) | RJ70H25J01 (Hydraulic/Pneumatic 6 ports) | RJ70H32J01 (Hydraulic/Pneumatic 6 ports)
