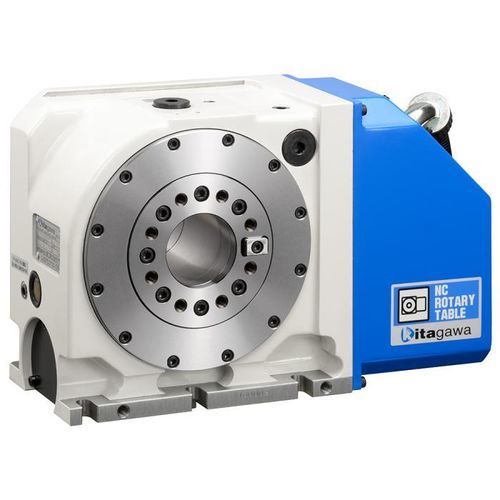

Tavola rotante pneumatica MK200 series

verticalecompattaservocomandata

Panoramica
Tavola rotante NC progettata per integrazione compatta e indicizzazione precisa. Modello MK200R/L, diametro tavola Ø135 mm e diametro piastra max Ø200 mm.

Caratteristiche principali

• Diametro tavola: Ø135 mm
• Diametro massimo piastra frontale: 200 mm
• Diametro registro sulla piastra: Ø65H7
• Diametro foro passante mandrino: Ø70 mm
• Altezza centro: 140 mm
• Sistema di serraggio: Pneumatico
• Coppia di serraggio: 570 N·m (a 0,5 MPa)
• Inerzia ridotta asse motore: circa 0,000095–0,00010 kg·m2
• Servomotore (spec. FANUC): αiF4/5000-B
• Rapporto di riduzione totale: 1/90
• Velocità max. di rotazione (a motore 3000 min-1): 33,3 min-1
• Coppia di taglio ammissibile: 270 N·m
• Inerzia di lavoro ammissibile: 1,00 kg·m2
• Precisione di indicizzazione: 20 s
• Ripetibilità: 4 s
• Massa: 60 kg

Opzioni e accessori

• Contropunta manuale: MR200RN (opzione)
• Mandrino posteriore: MSRC140 / MSR142A (opzione)
• Giunti rotanti: opzioni integrate compatte 4-, 5- e (6+1)-porte; la porta centrale del tipo (6+1) dispone di foro φ12,5 mm multiuso per refrigerante ad alta pressione o sensori
• Giunti rotanti 25 MPa (4- o 6-porte) disponibili per miniaturizzazione degli attrezzi e azionamenti rapidi
• Formati scaricabili: 2D (PDF, TIF, DXF, DWG) e 3D (Parasolid, STEP)

Specifiche prodotto (estratto)

• Modello: MK200R/L (SKU: MK200)
• Diametro tavola (mm): ø135
• Diametro foro centrale: ø65H7
• Diametro passante: ø70
• Altezza centro (mm): 140
• Coppia di serraggio (N·m) (a 0,5MPa): 570
• Velocità max. di rotazione: 33,3 min-1
• Inerzia lavoro ammissibile (kg·m2): 1,00
• Massa: 60 kg
